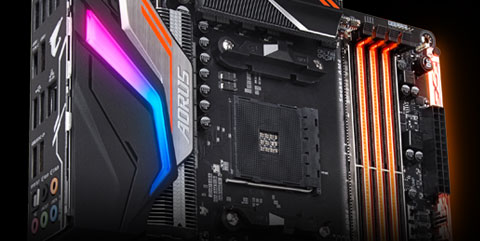

X470 AORUS GAMING 7 WIFI

Tasarım Konsepti

GIGABYTE AORUS X470 Oyun Anakartları, bir kartalın kanatlarından esinlenmiş bir tasarım konseptine sahiptir. I / O zırhının zarif tasarımı kanat şeklini andırırken, pençe izleri ve hava akımı tasarımı kanatların etkileyici aerodinamik özelliklerinden ilham alır. Fins-Array Soğutucu, Direkt Dokunmatik Isı Borusu, metal takviyeli taban plakası ve entegre I / O blendajını içeren AORUS X470 Anakartların tüm yeni fonksiyonları, uçuş sırasında kartalın kanatlarının kinetik hareketinin verimli ve serin doğasını yansıtıyor.

GET READY FOR AMD RYZEN™ 5000 SERIES

GIGABYTE motherboards are ready to support the latest AMD Ryzen™ 5000 Series Processors and are backwards compatible with AMD Ryzen™ 4000, 3000, 2000 and 1000 Series Processors. With a rich list of features on GIGABYTE motherboards such as Ultra Durable™ Armor for PCIe/ memory slots, USB Type-C™ interfaces on select boards, refined audio quality, high speed Ethernet, and the latest standard WIFI design on selected models, GIGABYTE motherboards are perfect for users looking to build the best AMD platform systems.

AMD Ryzen™ 5000, 4000, 3000, 2000, 1000 Series Compatible

AMD StoreMI teknolojisi

GIGABYTE X470 anakartlar, bilgisayarınızın potansiyelini AMD StoreMI teknolojisi ile maksimize eder. StoreMI, önyükleme sürelerini azaltmak ve genel kullanıcı deneyimini geliştirmek için geleneksel depolama aygıtlarını hızlandırır. Kullanımı kolay bu yardımcı program, SSD'lerin yüksek kapasiteli HDD'lerini tek bir sürücüye birleştirir, cihazın okuma / yazma hızlarını SSD'lerinkiyle eşleştirerek, inanılmaz performans içinveri performansını artırır ve günlük PC'yi performans odaklı bir sisteme dönüştürür .

AMD StoreMI'nin avantajları:

• PC deneyimini hızlı, pürüzsüz ve kolay hale getirir
• Sistem önyüklemesinden uygulama başlatmaya kadar bilgisayar yanıtlılığını optimize etme
• Uygun bir maliyetle HDD kapasitesi ile SSD performansı sunma
• Kullanıcıların bilgisayar alışkanlıklarını otomatik olarak öğrenerek önemli dosyalara hızla erişme

Detaylı bilgi için lütfen AMD resmi web sitesine bakınız.: https://www.amd.com/en/technologies/store-mi

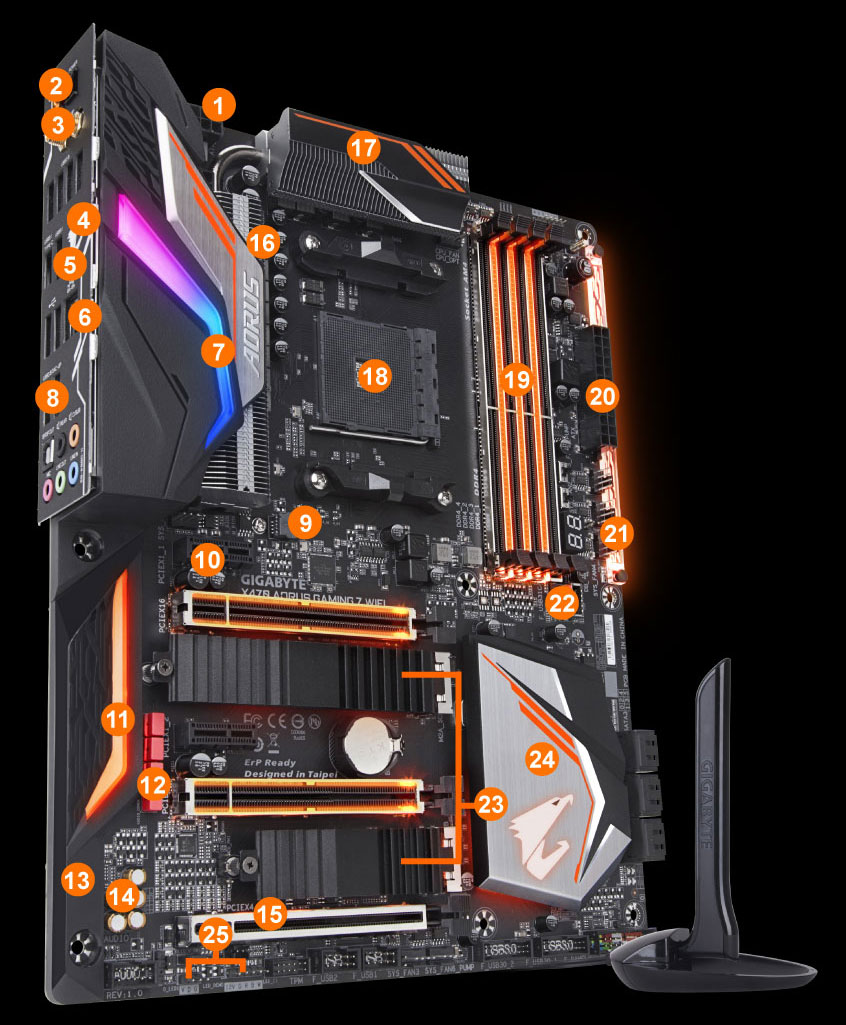

8 + 4 Katı Pin CPU Güç Konektörü

Güç / Sıfırla & Temizle CMOS düğmeleri

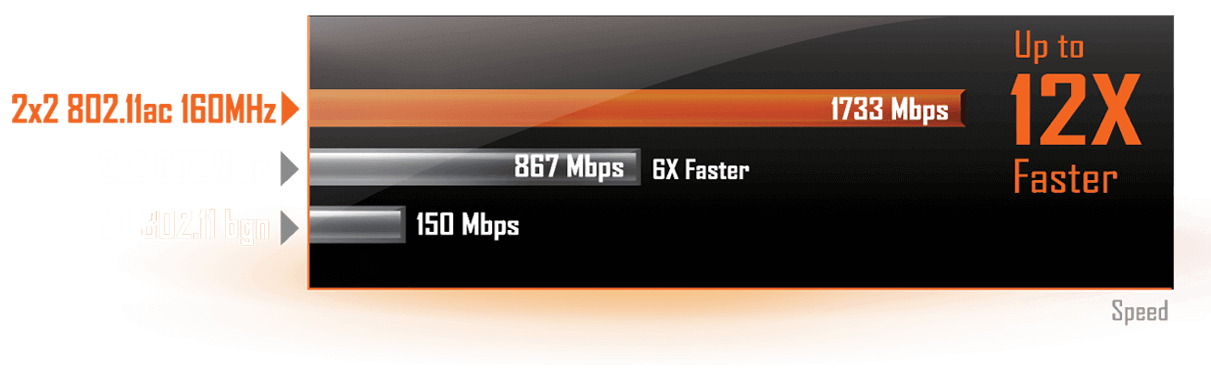

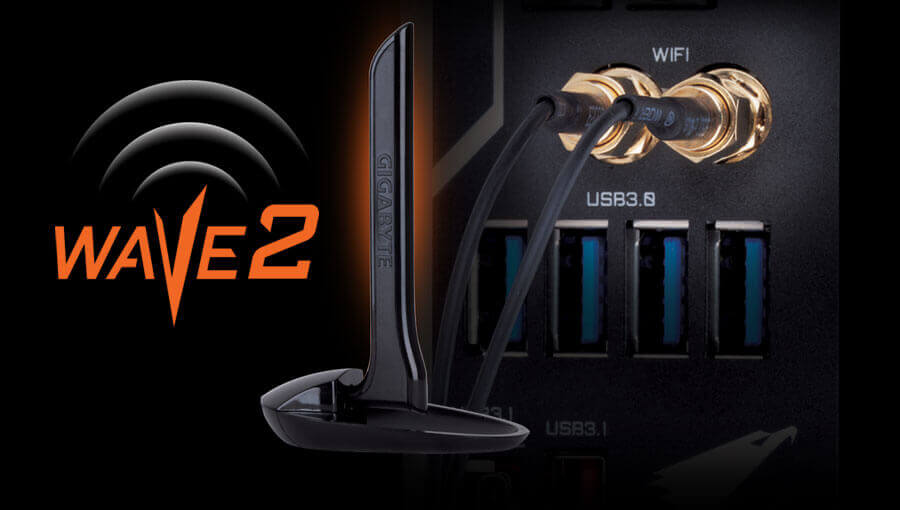

Intel^® 11ac 2x2 WAVE2 WIFI

Taban Plakası ve I / O Kalkan Zırhı

USB 3.1 Jen. 2 (Tip-C™+Tip-A)

Intel GbE LAN

Dahili Dijital LED'li Thermal Armor

USB DAC-UP 2 Bağlantı Noktası

BIOS Soketli UEFI DualBIOS ™

Dayanıklı,Güvenilir Siyah Kapasitörler

ESS SABRE DAC

WIMA Ses Kapasitörleri

Realtek ALC1220-VB

Yüksek Kaliteli Ses Kapasitörleri

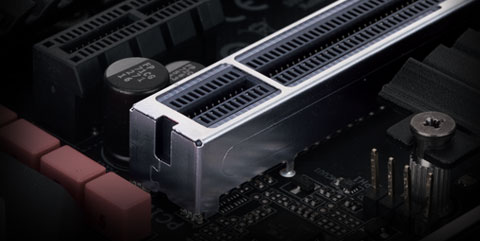

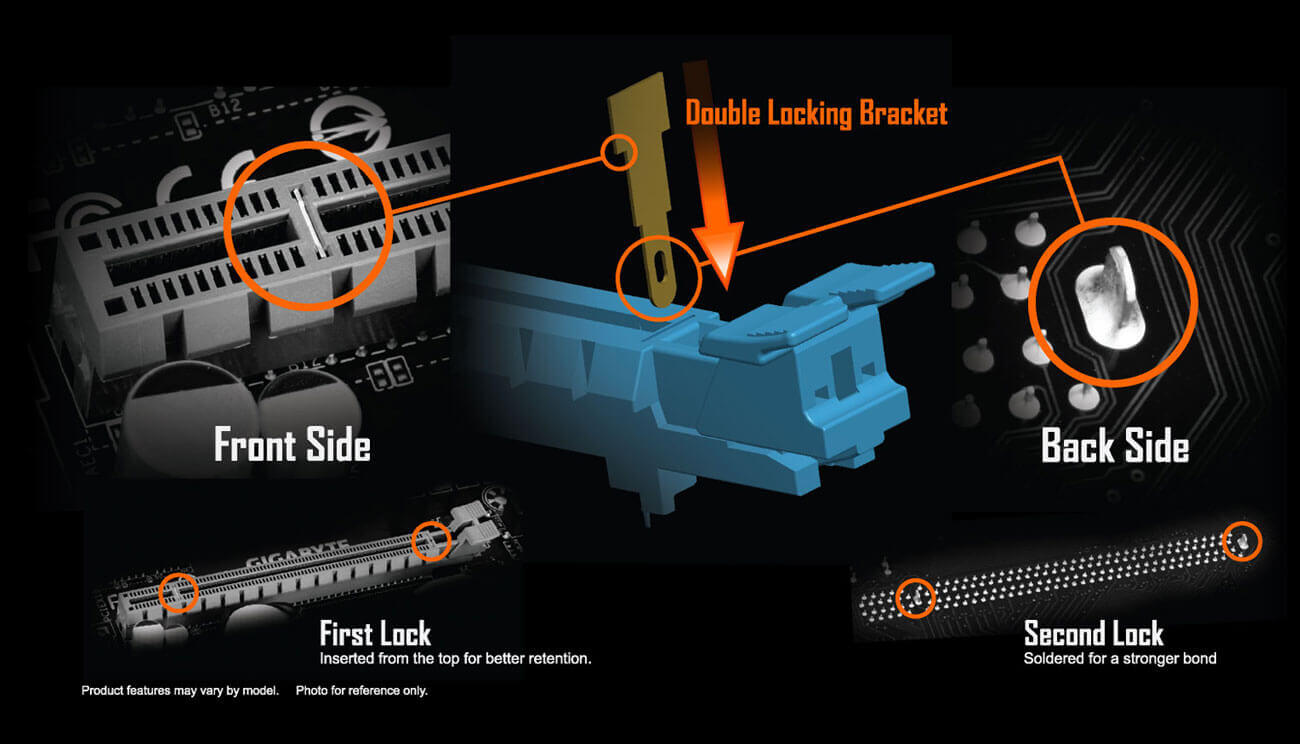

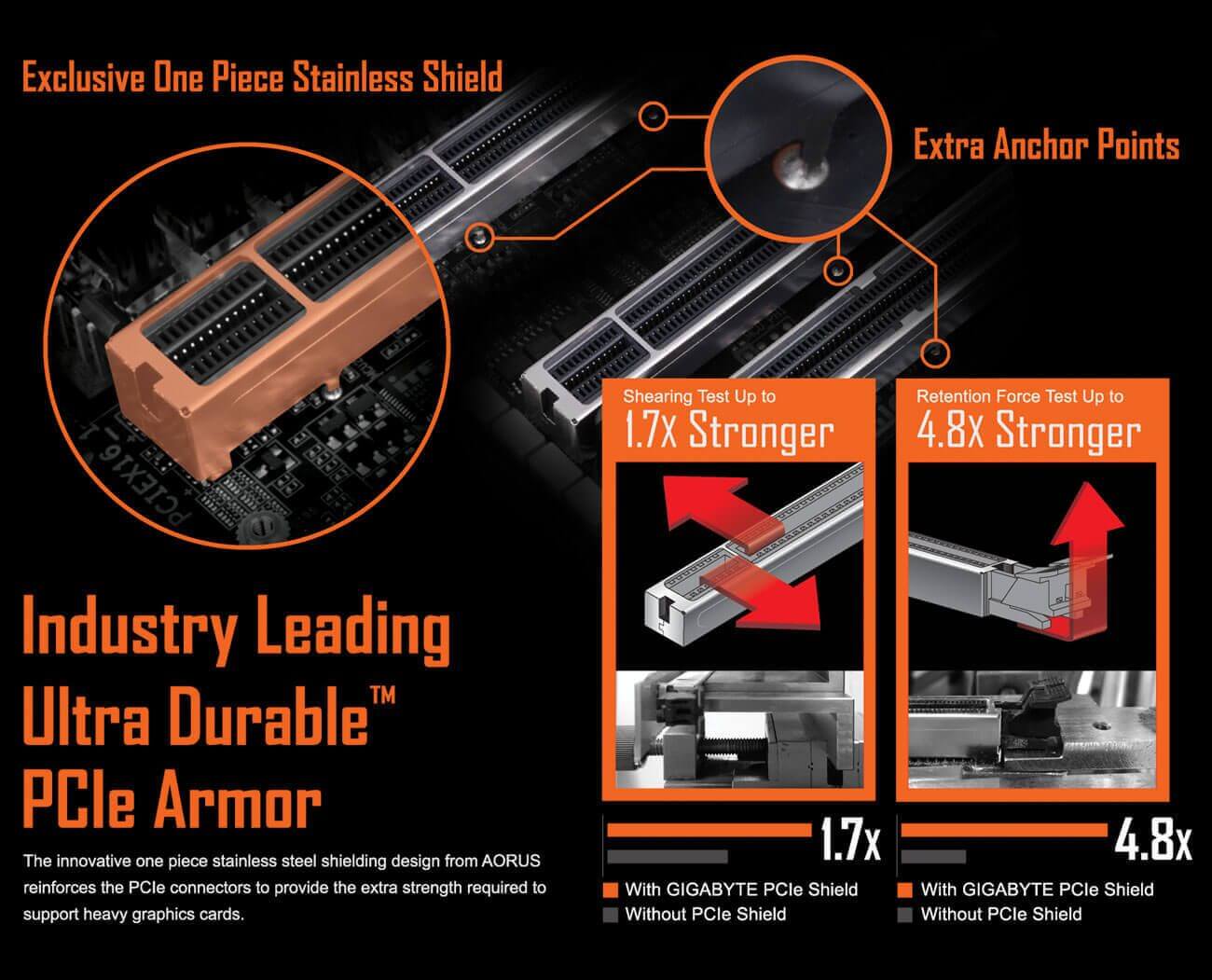

Ultra Durable PCIe Zırh

10 + 2 IR Dijital Güç Tasarımı

Fins-Array Soğutucu

AMD Ryzen ™ İşlemciyi destekler

Çift Kanal DDR4, 4 DIMM

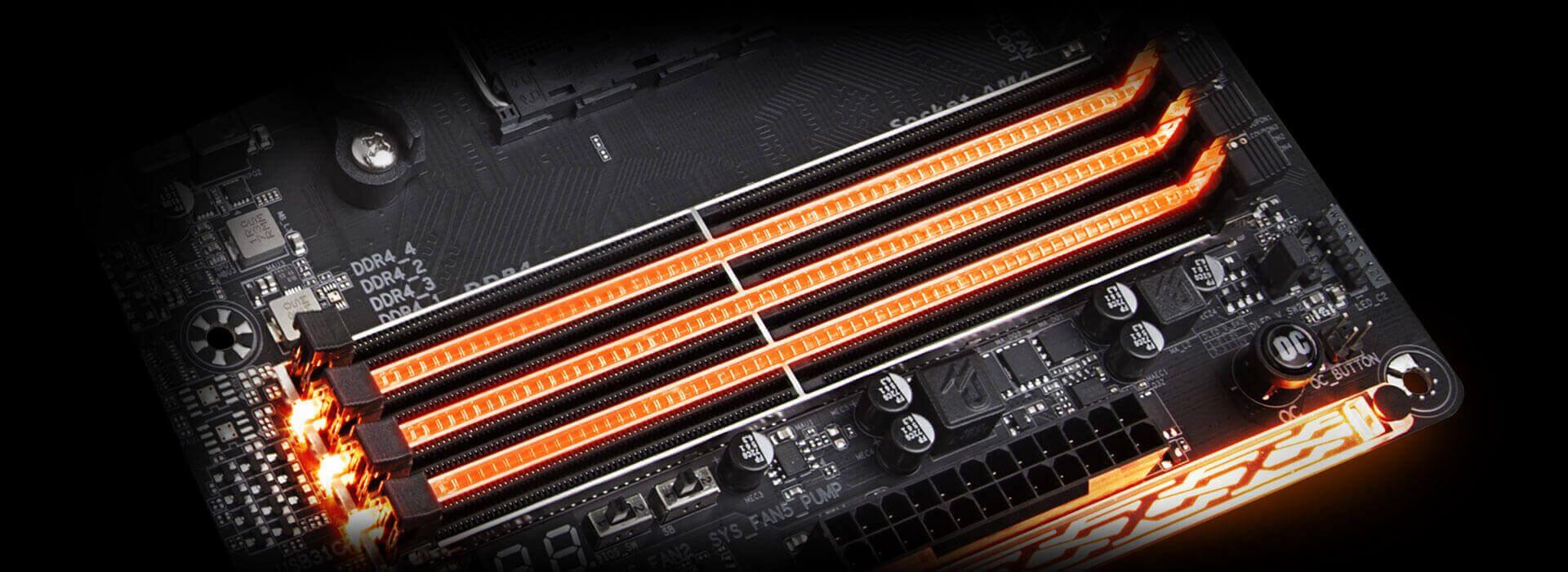

Ultra Durable Memory Armor

Katı Pin Ana Güç Konektörü

Vurgulu LED için Değiştirebilir Kaplama

USB Tip-C™ Ön Panel Konnektörü

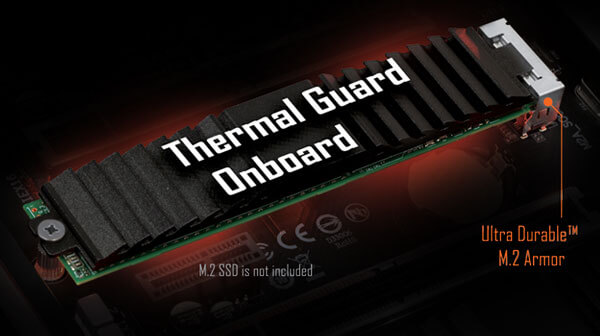

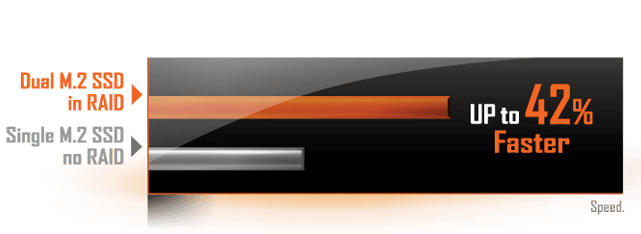

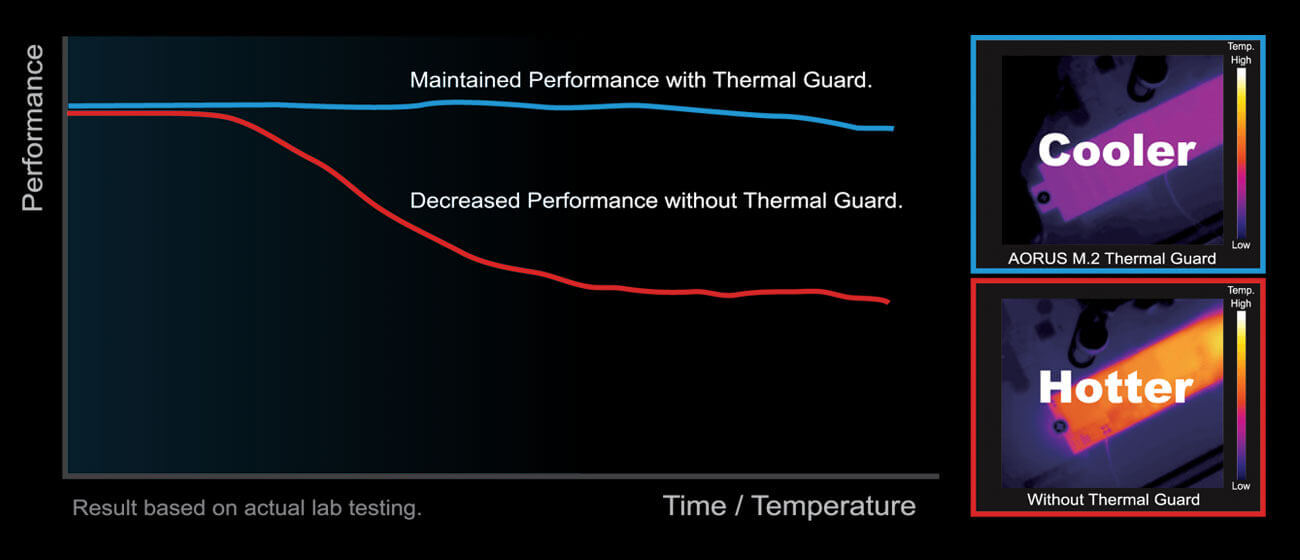

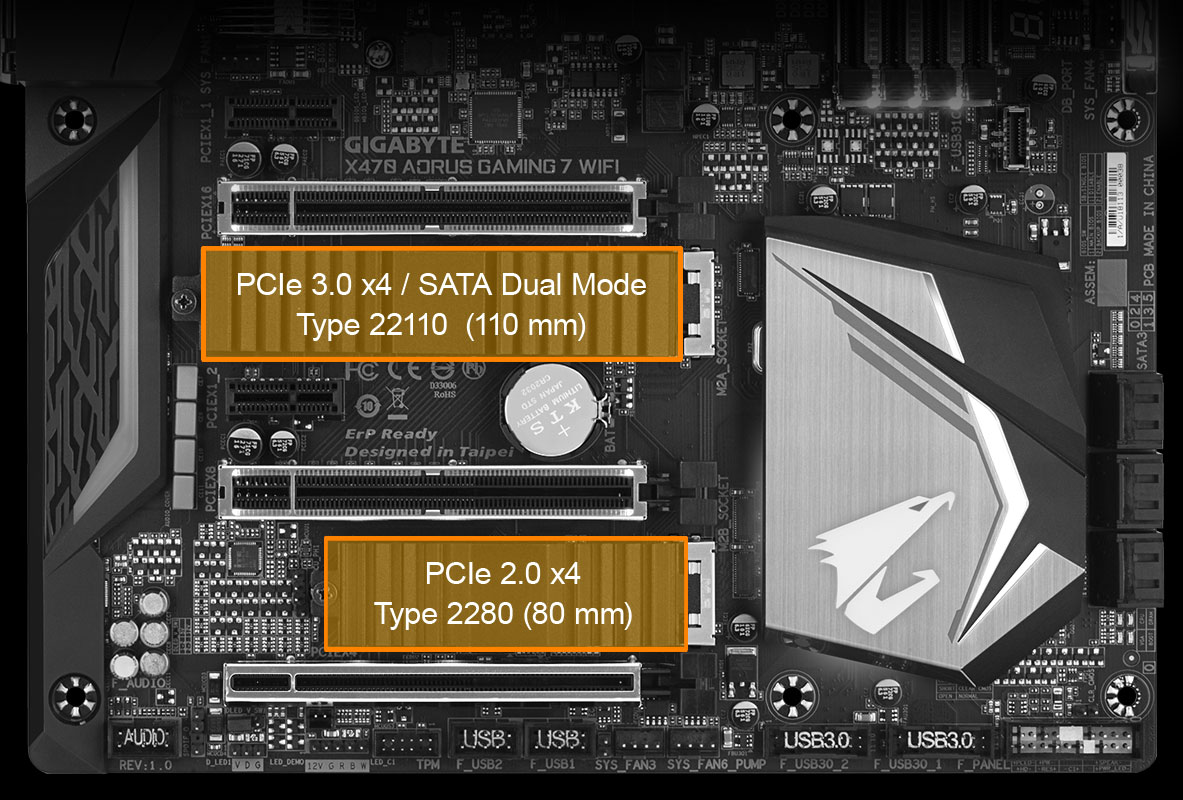

Çift Termal Guard'lı Çift M.2 Bağlayıcı

Tamamen Yenilenen Soğutma Dizaynı

RGB Fusion 2.0
- Adreslenebilir LED Header*2
- RGB LED Başlığı*3

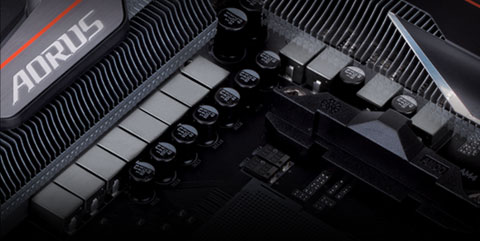

10 + 2 Dijital Güç Tasarımı

Yüksek Performanslı Güç IC çözümleri için IR Digital PWM Sağlayıcısı

AORUS X470 AORUS GAMING 7 WIFI, en az 40A güç sağlayabilen, hem dijital PWM Denetleyicileri hem de Güç Kademesi denetleyicilerini içeren tüm IR dijital CPU güç tasarımını kullanır. Bu% 100 dijital kontrolörler ve ek 8 + 4 Katı-pin CPU Güç Konektörleri, anakartın en güce aç ve enerji duyarlı bileşenlerine güç sağlamada inanılmaz hassasiyet sunar ve meraklıların yeni 2nd Gen AMD Ryzen'den maksimum performans elde etmelerini sağlar. ™ işlemciler.

10 + 2 Dijital Güç Tasarımı

• 10 Fazlı Vcore, 2 Faz SOC (Bellek Denetleyici) Dijital Güç
• Her bir Vcore Fazı için 40A, her SOC fazı için 50A
• Sunucu düzeyinde güvenilirlik
• Yüksek akım kapasitesi
• Düşük Sıcaklık

Gelişmiş Termal Tasarım

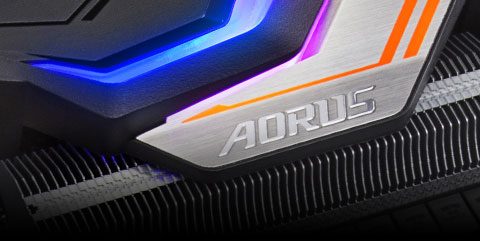

Doğrudan Dokunmatik Isı Borusu ve Fins-Array Soğutucu

AORUS X470 anakartlar, Fins-Array Soğutucu (toplamda 100 kasa) olarak adlandırılan, grafik kartı stili istifli yüzgeçlerin tasarımını kullanır, geleneksel ısı emicisine kıyasla ısı yayılım alanının % 300'üne yakın bir oranda artar.
Direkt Dokunan Isı Borusu, MOS'tan soğutucu ve yüzgeçlere ısı transferini sağlar.

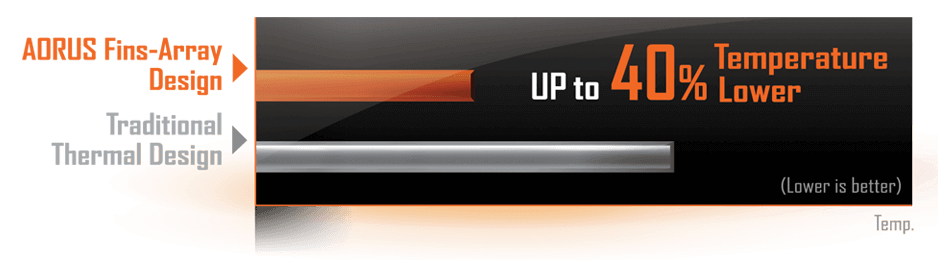

VRM sıcaklığı, geleneksel soğutucu tasarımından% 40 daha soğuktur.

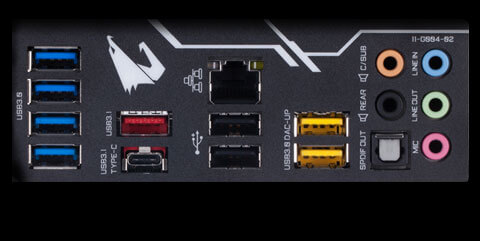

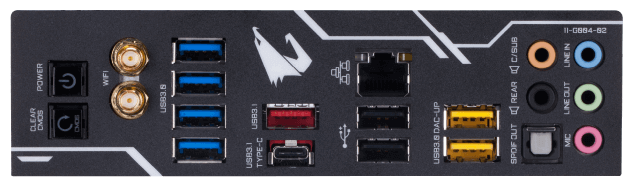

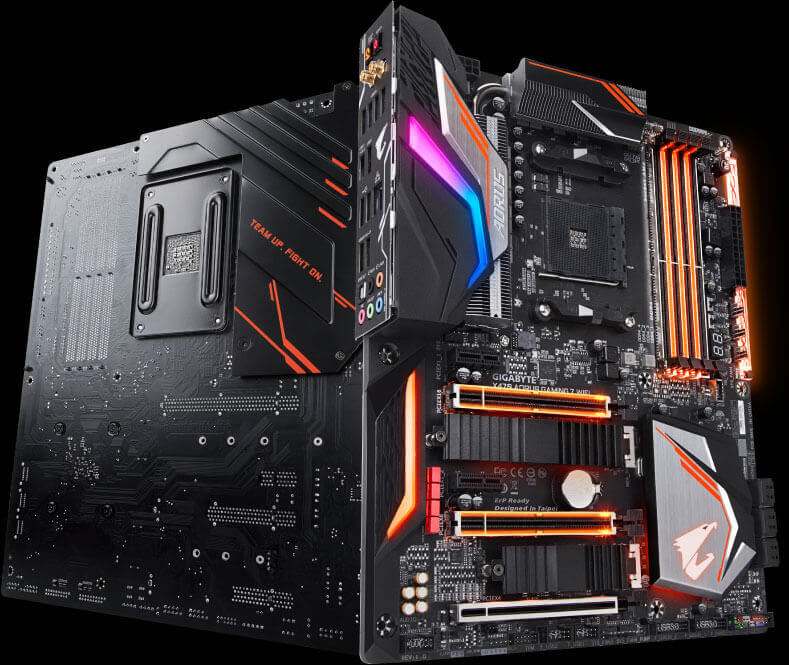

Taban plakası + I / O Kalkan Zırhı

Dayanıklı tasarım ve kolay kurulum

Entegre bir taban plakası ile GIGABYTE Anakartları, kullanıcılara Oyun PC'lerini kurmak için güçlü bir temel sunar.

Entegre bir I / O korumasıyla, GIGABYTE Ultra Durable PC'yi oluşturmak daha da kolay.

I / O ekranındaki Entegre Güç / Sıfırlama / Net CMOS düğmeleri, kullanıcıların daha kolay hata ayıklama ve çalışmasını sağlar.

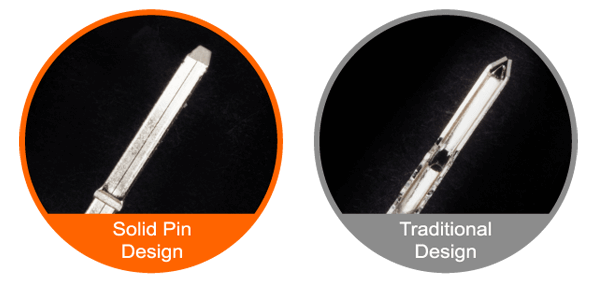

Katı Pin Güç Konnektörleri

İyi bir Bağlantı Kurun ve Tellerin Kapasitesini Düşürün

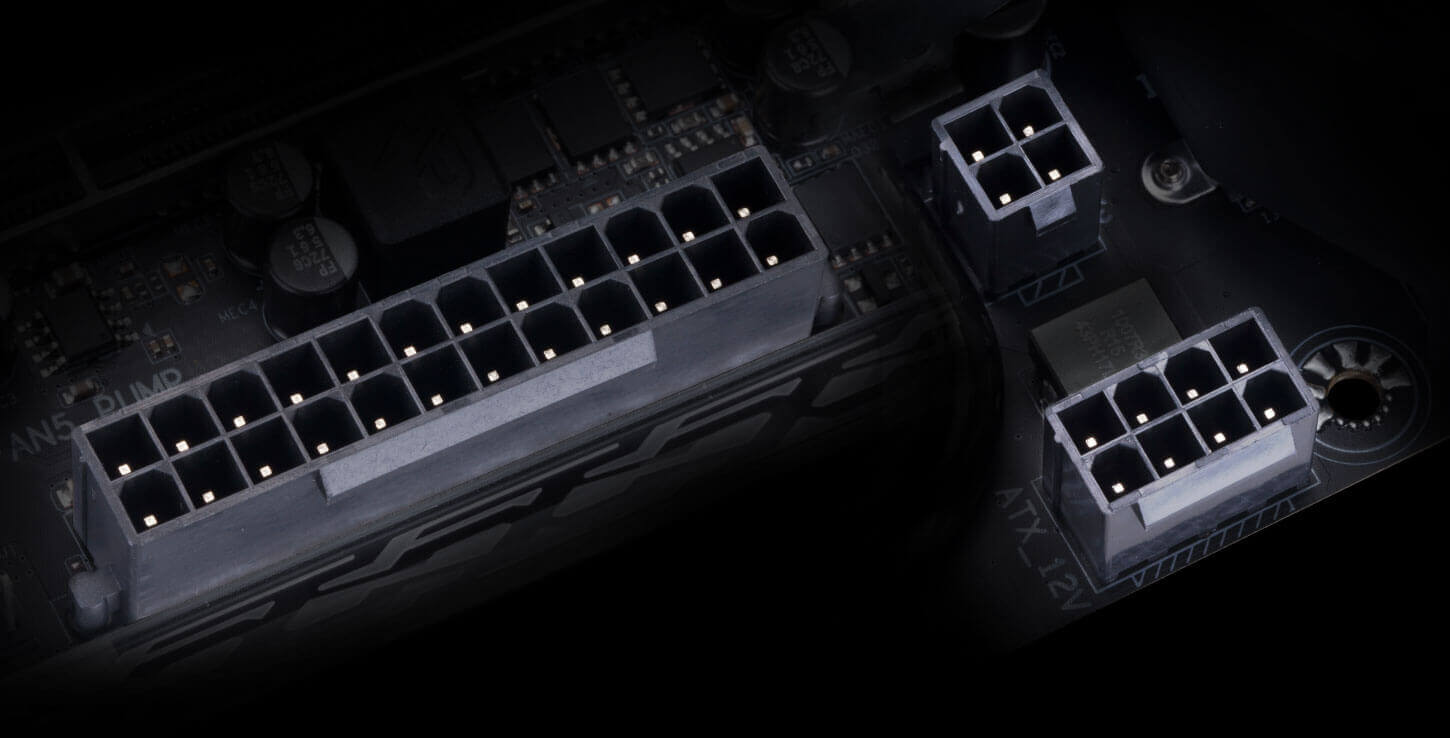

AORUS X470 anakartlar, ATX 24pin ve ATX 12V 8pin + 4pin güç konnektörlerini, CPU aşırı yüklenirken sabit güç kaynağı sunmak için sağlam bir şekilde bir araya getirmektedir.

Sağlam Pin Güç konnektörü avantajları

Elektrik için daha büyük temas alanı
Daha yüksek güç ve üretilen ısıyı sürdürmek için daha fazla metal miktarı
Ultra dayanıklı ve uzun ömürlü

Sürükleyici VR Oyun Deneyimi

> VR, sabit bir 90FPS veya daha yüksek süreler için Full HD grafiklerden daha fazla performans gerektirir.
> Sadece Oyuncu PC' leri en iyi VR deneyimini sağlayabilirler.

VR Oyuncu PC' si için tavsiye edilen sistemdir*

■ Grafik kartı: NVIDIA GTX 1050 / AMD R9 290 veya daha üstü, Uyumlu HDMI 1.4 video çıkışı
■ İşlemci: AMD Ryzen ™ 7 serisi işlemci
■ Anakart: GIGABYTE AMD X470 / X370 anakartlar
■ Hafıza: 8GB RAM veya üstü
■ USB Portları: 3x USB 3.0 bağlantı noktası artı 1x USB 2.0 bağlantı noktası veya daha büyük.
■ OS: Windows 10 64-bit veya daha yeni

*Tam sistem gereksinimleri için lütfen VR satıcı web sitesini kontrol edin.

Sorunsuz bir VR deneyimi oluşturmak için AORUS Anakartları, sanal gerçekliğinizi gerçek gerçek gibi hissetmenizi sağlayacak en iyi özellikleri sunar. With technologies such as NVMe support via M.2 or U.2 and a one piece metal shielding to brace for heavier discrete graphics cards it's obvious that AORUS has the tools you need to start your journey in VR. To set the mood AORUS Motherboards include RGB Fusion 2.0 to put you in the center of action.

Her hangi bir görüntülenen telif hakkı resimler veya ticari markalar, kendi sahiplerinin mülkiyetindedir ve referans amaçlı gösterilmektedir. Referans burada teşkil veya ilgili ticari marka sahipleri tarafından bağlarınızı veya GIGABYTE ürünlerinin onaylandığı anlamına gelmez. VR Oyuncu fotoğrafları sadece referans içindir.

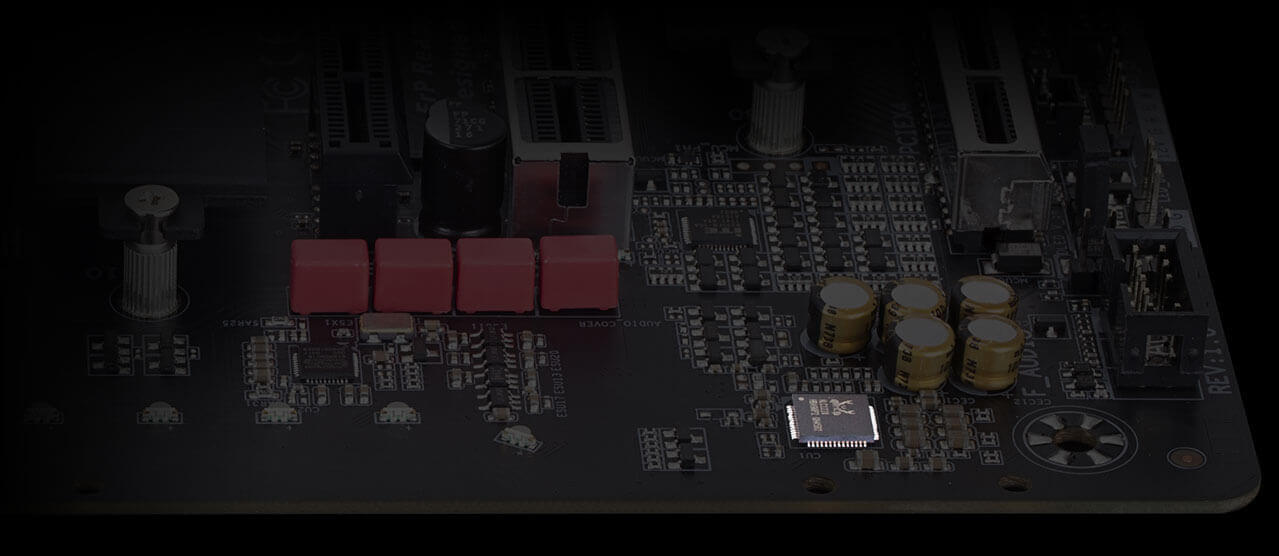

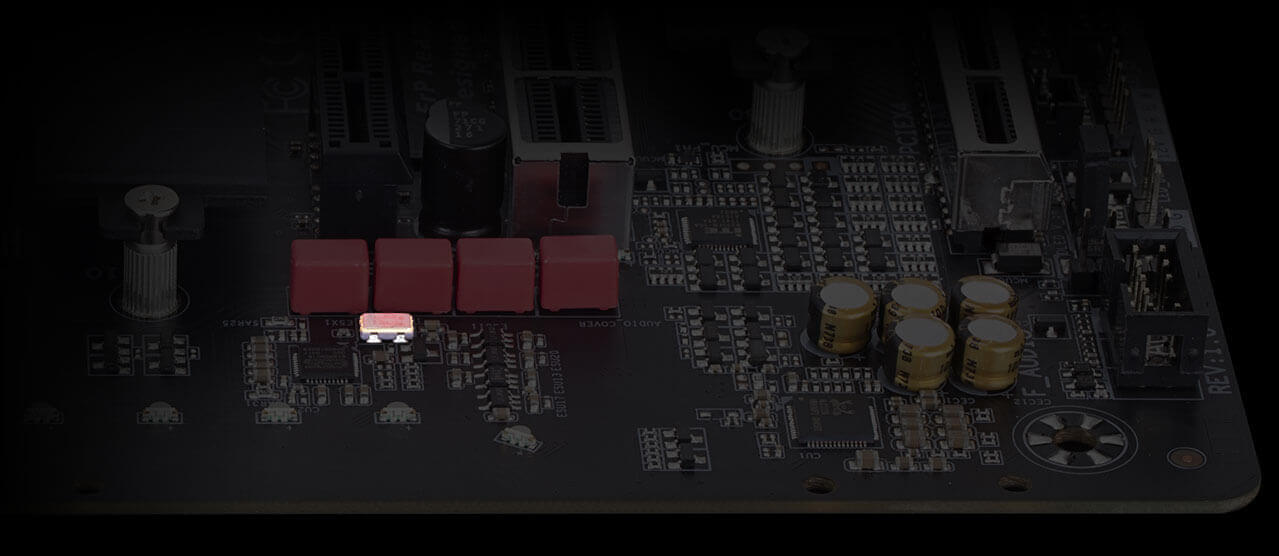

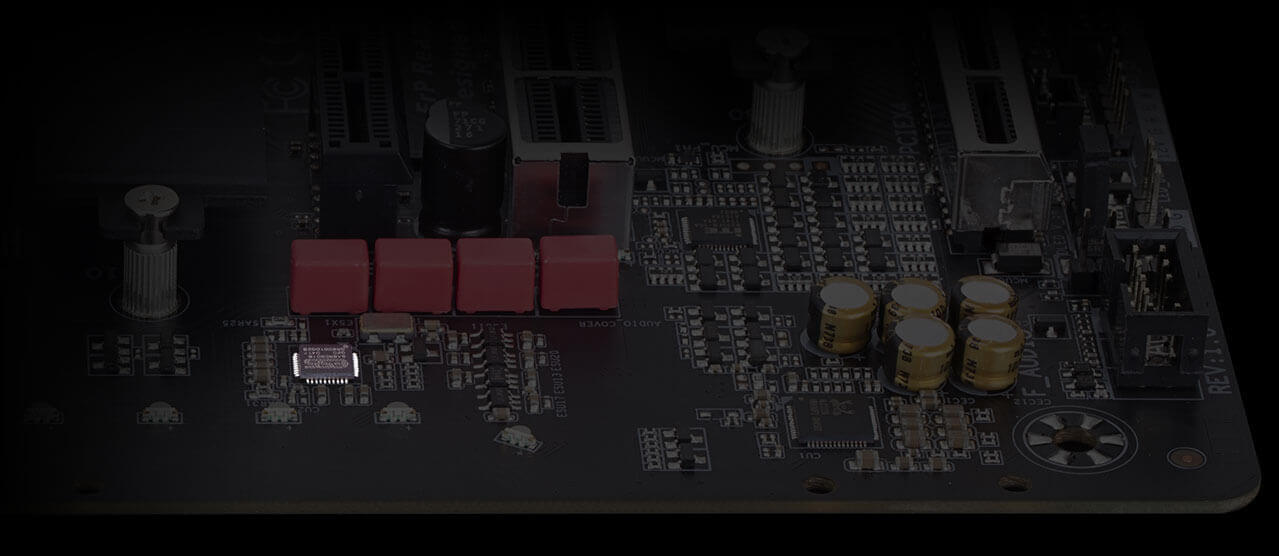

1220-VB + ESS SABRE DAC

ESS SABRE referans DAC

Realtek ALC1220-VB

WIMA, Nichicon gerçek altın

Hassas Ses Akışı

ESS SABRE referans DAC ES9118

HESS SABER referansı DAC(ESS 9118)
Hyperstream Dinamik Aralık (SNR 125dB)
Yüksek Çözünürlüklü müzik (32 bit, 384kHz PCM)
Süper düşük THD + N (THD + N -112db)

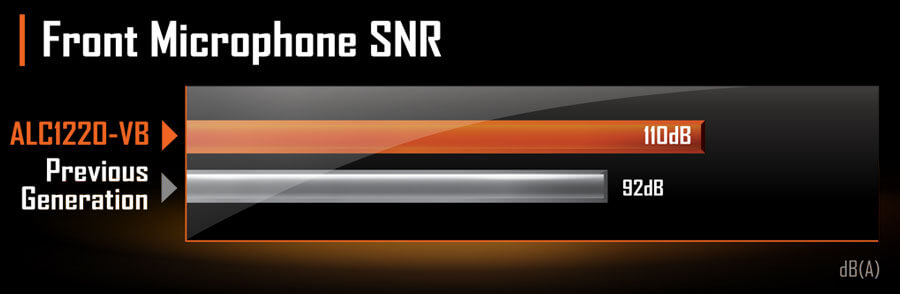

Gerçek Yüksek Uyumlu Müzik (Realtek ALC1220-VB)

Realtek'in en son ALC1220 Codec'i ile eşleştirilen, surround ses ve DSD özellikli müzik için çalma her zamankinden daha kolay.

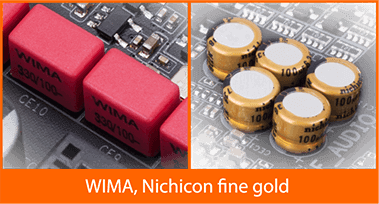

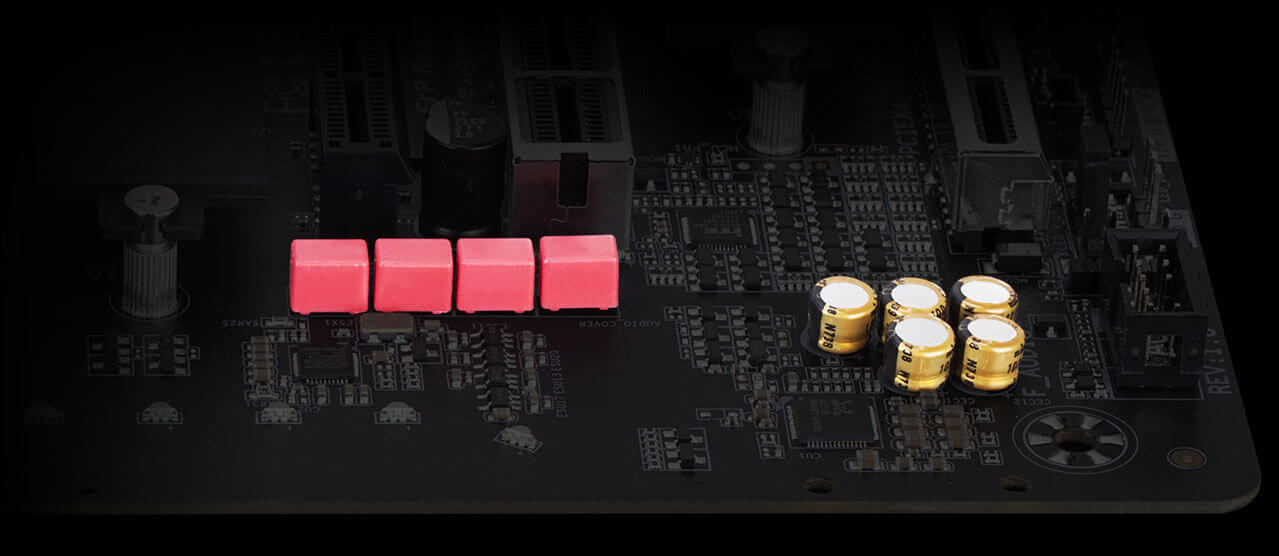

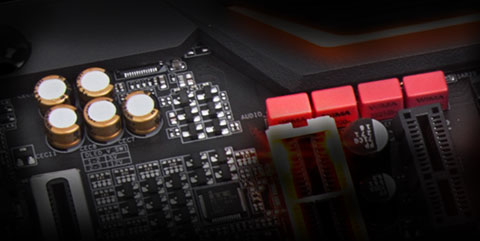

Odyofil Sınıf Kapasitörleri (WIMA, Nichicon gerçek altın)

Stüdyo kalitesinde bir deneyim sağlamak için, WIMA ve Nichicon Fine Gold kapasitörler genel sisteme güç sağlamak için kullanılır.

Hassas Ses Akışı (TXC OSİLATÖR)

Dijital-Analog Dönüştürücüler için kesin zaman tetikleyicileri sağlar. Yüksek korozyon ve oksidasyon direnci.

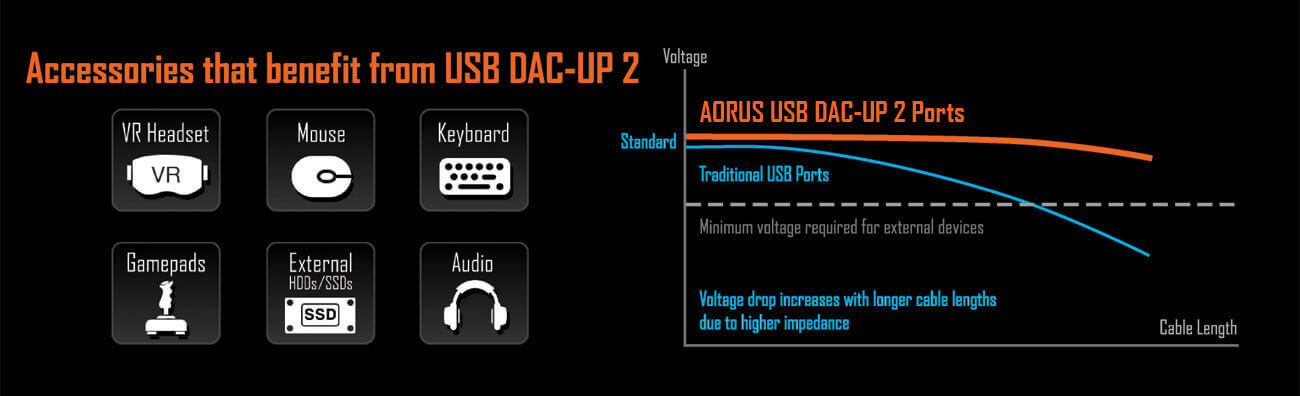

USB DAC-UP 2 Özel Tasarım Güç Dizaynı ile Ayarlanabilir Gerilim USB Bağlantı Noktası

AORUS, USB DAC-UP teknolojilerini USB DAC-UP 2 ile geliştirir.
USB DAC-UP 2, voltaj düşüşünü telafi etme yeteneği ekleyerek temiz, izole ve düşük gürültülü güç sağlamaya devam ediyor.
Sanal gerçeklik öncüleri ve oyuncuları, pahalı aksesuarlarının ve çevre birimlerinin AORUS USB DAC-UP 2 ile bağlantı veya güç yetersizliği sorunlarıyla karşılaşmamalarını sağlayabilir. Oyun motorları büyük miktarda güç çekiyor ve firma şartnamelerine gereksinim duyuyorlar. USB DAC-UP 2 Meydan okumak için hazır.

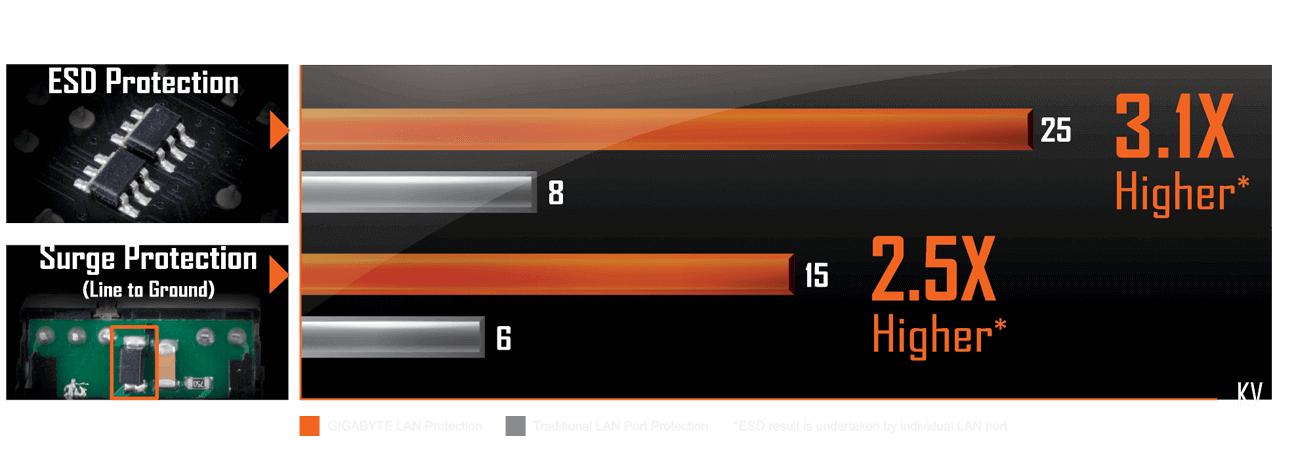

Endüstrinin Önde Gelen LAN Statik-Elektrik ve Dalgalanma Koruması

GIGABYTE anakartları, IC'leri geleneksel IC'lere kıyasla ESD direnç düzeylerinin 3 katına kadar kullanır. Bu, anakartın ve bileşenlerinin statik elektrikten kaynaklanan olası hasarlara karşı daha iyi korunmasına yardımcı olur. GIGABYTE anakartlar, anakartınızı ve PC'nizi güç dağıtımındaki herhangi bir dalgalanmadan koruyan özel anti-dalgalanma IC'lerine de sahiptir. PC, herhangi bir potansiyel düzensiz ve tutarsız güç dağıtımı ile başa çıkmak için donatılmıştır.

USB Tip-C™ Ön Panel Konnektörü

Yeni nesil bağlantıyla donatılan AORUS Gaming Anakartları zaten geleceğin şasisini destekliyor. USB 3.1 Jen2 için yerleşik USB Tip-C ™ başlığı, bir USB 3.1 Jen2 sürücüyü bağlarken veya yeni mobil cihazınızı şarj ederken erişiminizi kolaylaştırır.

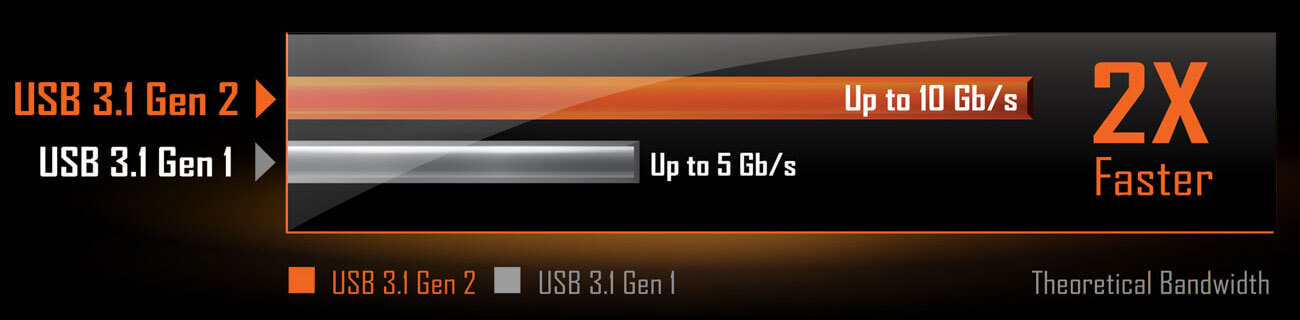

Hızlı USB 3.1 Jen. 2 Desteği

En yeni USB 3.1 Jen 2, şaşırtıcı 10Gb / s aktarım hızları sunuyor. USB 3.1 Jen 1'den 2 kat daha hızlı ve mevcut USB aygıtlarıyla tam uyumlu çalışır.

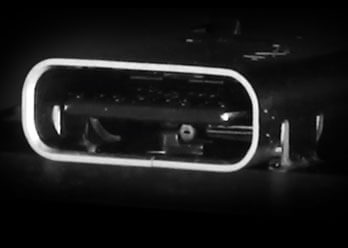

Geleceğe Bağlan - USB Type-C^®

• Dünya’ nın Sırada ki Evrensel Konnektörü
• USB 3.1-Gen 2 ile Geri Dönüştürülebilir USB Tip-C ™

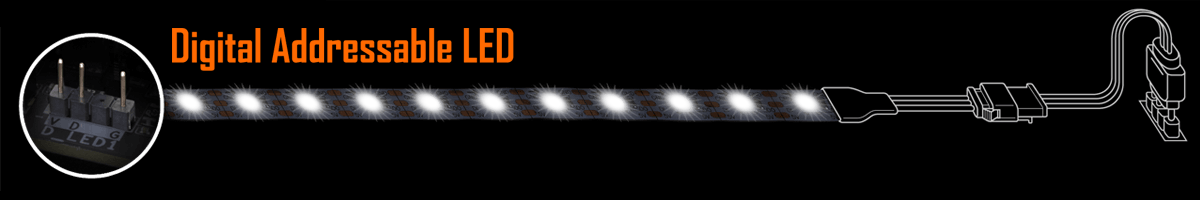

RGB Fusion 2.0 with Digital LEDs Support

With AORUS Motherboards, RGB Fusion 2.0 is even better with Digital LEDs.* RGB Fusion 2.0 offers users the option to control onboard RGB and external RGBW / Digital LED light strips for their PC. Already feature filled with colors and patterns, RGB Fusion 2.0 on AORUS Motherboards are now upgraded with Digital LED support. With external digital LED strips*, where each LED is digitally addressable, users can experience even more patterns, styles, and illuminations.

AORUS Gaming Motherboards will support either 5v or 12v digital LED lighting strips and up to 300 LED lights. RGB Fusion 2.0 with Digital LEDs comes with 9 new patterns and various speed settings with more to come. * Digital LEDs are available only on select Motherboards, external LED Strips, Digital LED Strips are not included with Motherboard purchase.

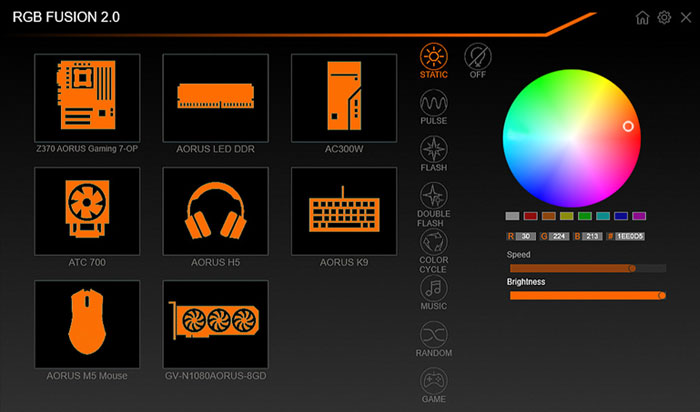

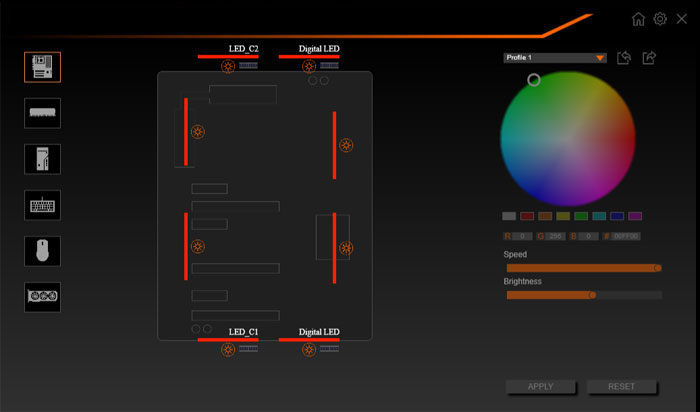

RGB Fusion 2.0 Software

RGB Fusion APP

RGB Fusion 2.0 Ready

RGB Fusion 2.0, entegre sezgisel kullanıcı arayüzüyle, desteklenen tüm cihazlarda aydınlatma efektlerini özelleştirmek için size daha iyi bir çözüm sunar. Anakartlardan grafik kartlarına ve çevre birim ürünlerine kadar, oyun sisteminizi kendi tarzınızla kişiselleştirebilir ve profilleri paylaşarak sisteminizi sergileyebilirsiniz. Ek olarak, yeni oyun modu, size en sürükleyici oyun deneyimini sunmak için aydınlatma efektlerini seçilen oyunlarla etkileşimli hale getirir.

Tek tıklama ile senkronize edin

Dilediğiniz gibi bireysel kontrol

GIGABYTE RGB Fusion Programı

Sadece bilgisayarınızı renklendirmeyin, arkadaşlarınızın gıpta edeceği bir sanat eseri yapın. GIGABYTE RGB Fusion mobil uygulaması ile kullanıcılar oyun PC’ si içerisindeki aydınlatmayı izler gibi kontrol edebilirler. Bu, kullanıcılara farklı modlar için renkleri ve hızları deneme ve ayarlama gibi kolay erişim imkânı sağlar, tüm bunlar kullanıcıları bu ayarlar için PC'nin klavye ve monitöründen uzaklaşma imkanı sağlar.

With a dazzling array of products supported, RGB Fusion 2.0 is the software that brings it all together, letting your accessories synchronize to the same beat. Customize all your LEDs how you like — have them match, dazzle and impress. Learn more about RGB Fusion 2.0

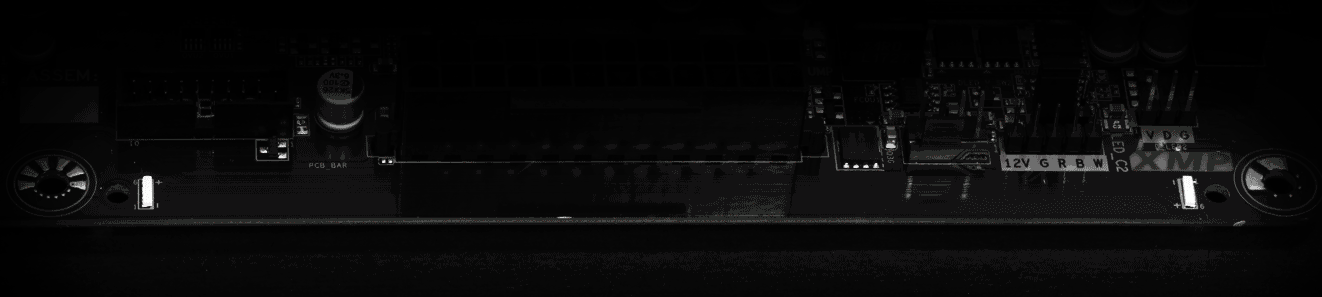

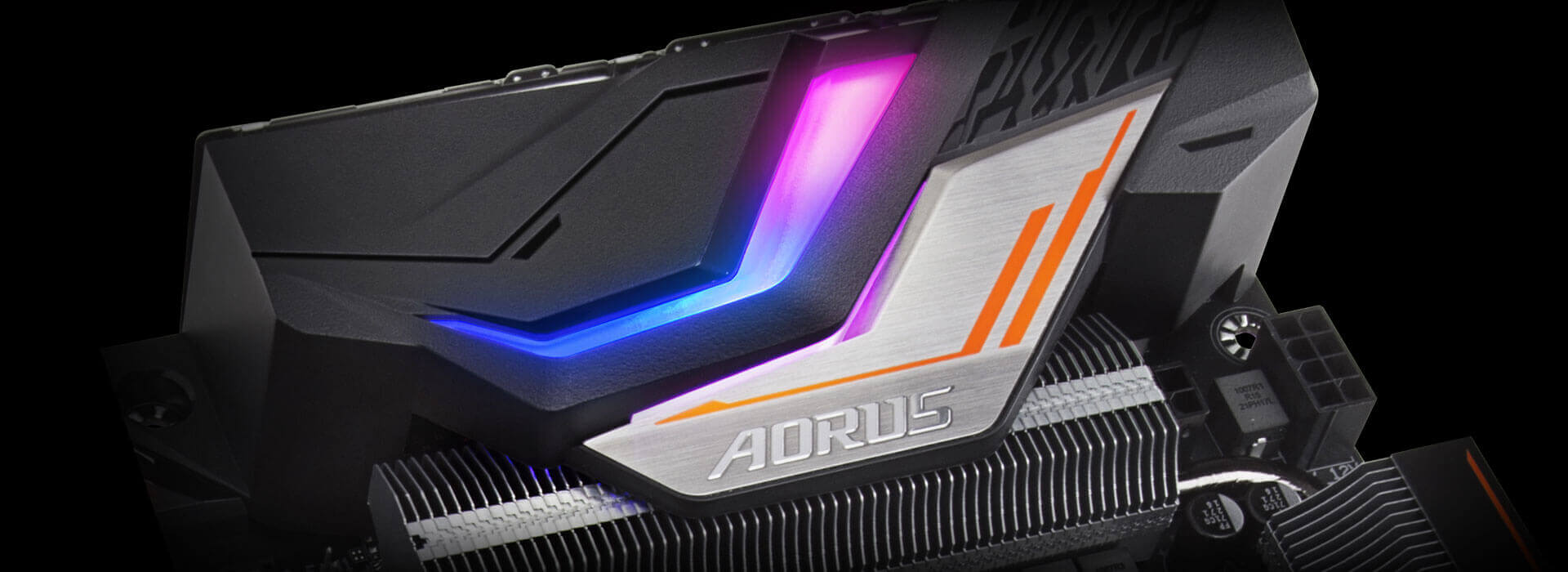

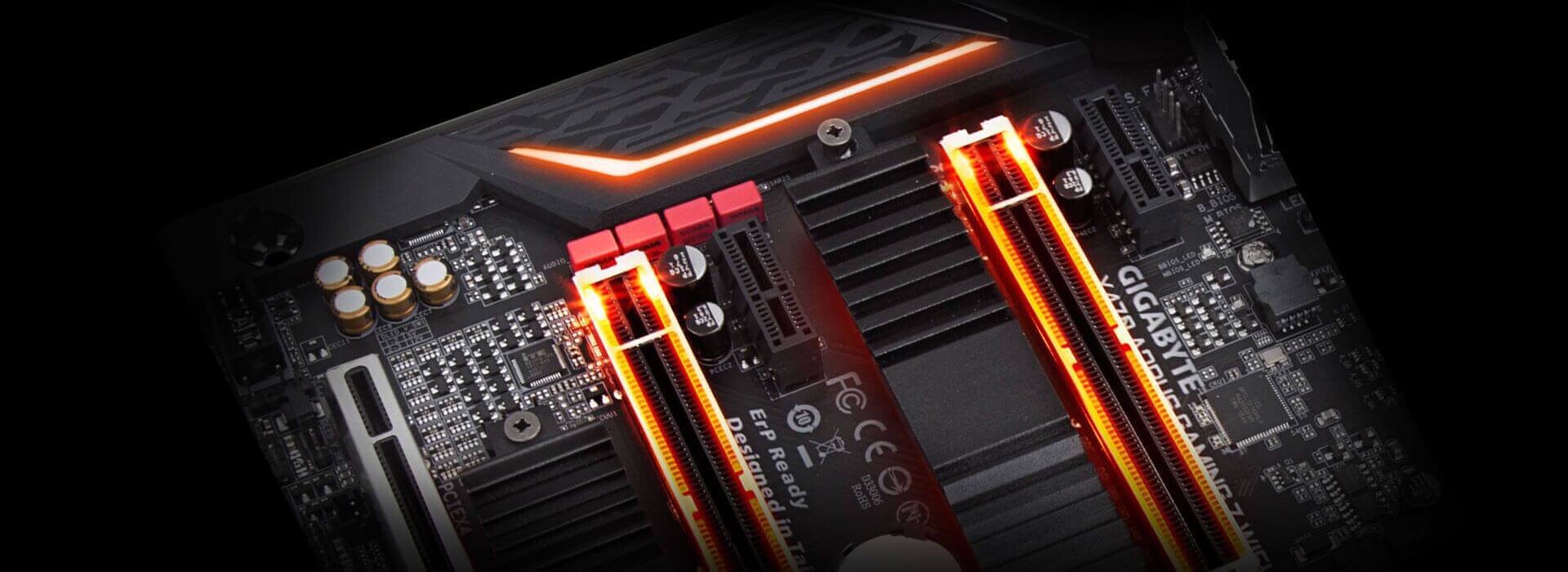

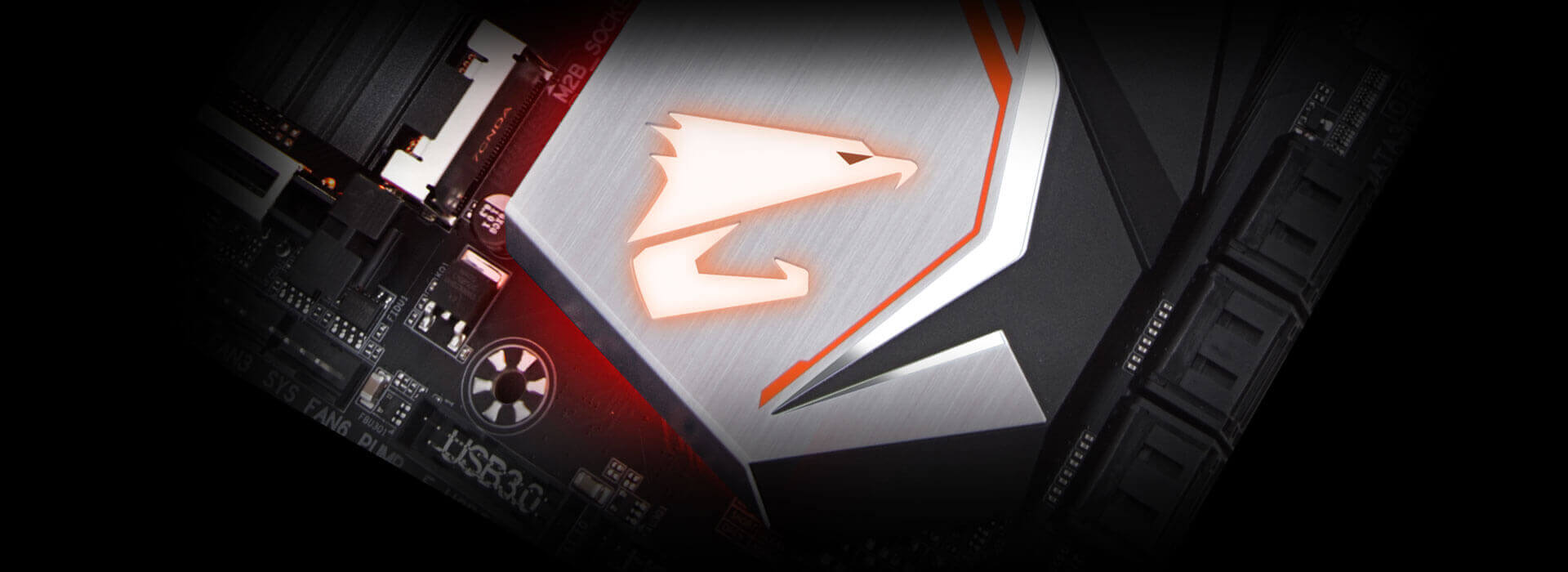

Vurgulu LED için Değiştirebilir Kaplama

AORUS, Accent LED Yerleşimi ile sisteminize daha fazla renk ve canlılık getirir. Bu yer paylaşımı AORUS Anakartlarındaki RGB Fusion teknolojisini tamamlar ve oyun makinenize daha fazla ışık katar ve stil kazandırır. Takılıp kapanabilen kaplamayla, kullanıcılar kendi sistemlerini kendi yapabilmek için farklı desenlerden ve tasarımlardan yararlanabilirler.

Aşağıdaki fotoğraflar sadece referans içindir.

3B bir yazıcıyla kendi Accent LED Yerleşiminizi tasarlayın. Accent LED Overlay için boyutları ve 3D dosyaları indirmek için buraya tıklayın.

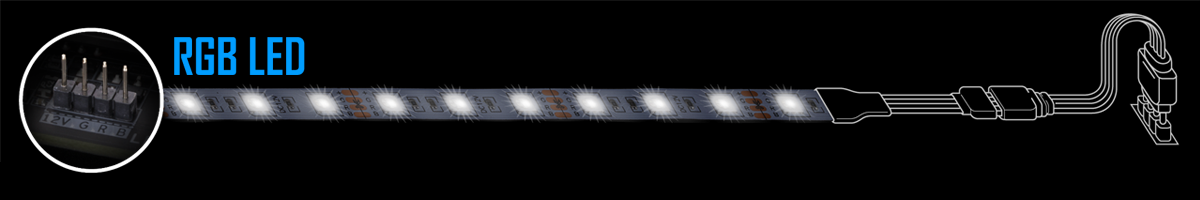

RGBW ve UV Işık Şeritleri Desteği

RGBW/UV LED Şeritleri için Bağımsız Programlanabilen Onboard Pin Header

Not bright enough? You can install standard 12V external RGB, RGBW or RGB/UV light strips on the RGBW pin header and control its color from the RGB Fusion 2.0 software. Using a RGBW light strip with a dedicated white LED, users will experience brighter and more vibrant shades of colors.

RGBW Pin Bağlantısı Desteği Gerçek Beyaz ve RGB / UV LED Şeritleri

RGB / UV Renk

RGB / UV ışık şeritleri, PC'nizi bir flüoresan ışıma ile aydınlatabilir. UV reaktif kabloları, boya veya sıvı ile PC'niz parlak bir ışıma yayabilir.

Gerçek Beyaz Renk

RGBW ışık şeritleri, yanlış bir beyaz üretmek için R / G / B karıştırmak yerine saf beyaz bir renk üretebilir.

Zengin Renk

Özel beyaz LED'ler ile, ışık şeritleri renk skalasında daha zengin ve daha parlak bir renk üretebilir.

RGB Kalibrasyonu

Different light strips sometimes have different RGB pin definitions, RGB Fusion 2.0 software can relocate each pin location for the best compatibility.

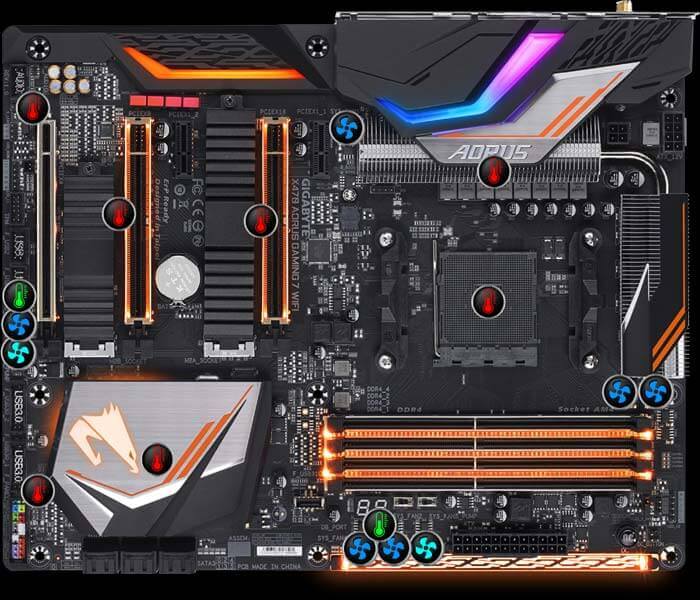

Smart Fan 5

Smart Fan 5 kullanıcıları, oyun PC'sinin serin kalırken performansını koruyabilmelerini sağlayabilir. Smart Fan 5, kullanıcıların fan başlıklarını anakartın farklı yerlerinde farklı termal sensörleri yansıtacak şekilde değiştirmelerini sağlar. Sadece Smart Fan 5 ile hem PWM hem de Voltaj modu fanlarını destekleyen daha karma fan başlıkları, anakartı daha fazla soğutmayı daha kolay hale getirmek için üretildi.

Fan Pin Başlıkları

Fan / Su Pompası Pin Başlıkları

İç Sıcaklık Sensörleri

Dış Sıcaklık Sensörleri

Farklı modellerin fan pin başlıklarının ve sıcaklık sensörlerinin sayısı farklıdır. Smart Fan 5 işlevi modele göre değişebilir.

Isı Sensörleri

Hibrit Fan Bağlantı Başlığı

Sıcaklık Sensörü Kablosu x 2

■ 8 Fan / Su Pompası Konnektörleri
■ 7 Sıcaklık Sensörleri
■ 2 Dış Sıcaklık Sensörleri
■ Tüm Fan Pin Başlıkları, Hibrid Fan Başlıklarına Yükseltildi
■ Birlikte Çalıştırılabilir Fanlar ve Sensörler
■ Aşırı Akım Koruması ile 24W (2Ax12V) 'ye Kadar Yüksek Akımlı Fanları Destekler
■ Fan Kontrolü için Sezgisel Kullanıcı Arayüzü

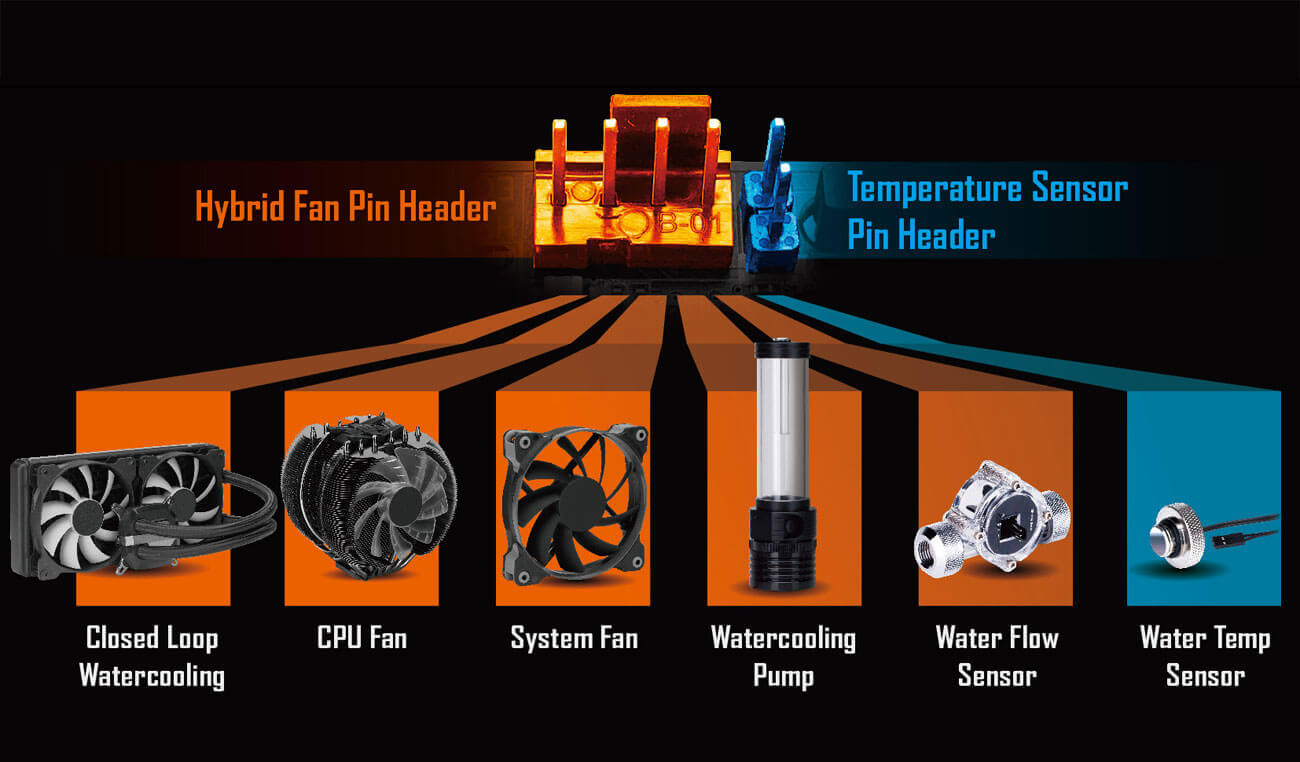

Hibrit Fan Pin Bağlantı Başlığı

Sıvı soğutma kurulumunuz üzerinde tam kontrol sağlayın! Smart Fan 5, Hybrid Fan Pin Başlıkları veya harici termistör sensörleri aracılığıyla akış hızı ve su sıcaklığı hakkında ikinci bir bilgiyi alır - PC'nizde mutlak ustalık sağlar.
• Tüm Hibrit Fan Başlıkları, fan veya pompa olsun, farklı PWM veya Gerilim modlu soğutma cihazının türünü otomatik olarak algılayabilir.

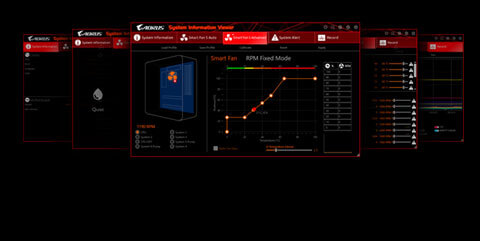

Yeni Smart Fan 5 Yazılımı

Koordine Çalışan Sensörler ve Vantilatörler
Her bir fan, herhangi bir tanımlanmış sıcaklık kaynağı girdisine (CPU fanı hariç) göre farklı hızlarda çalışacak şekilde özelleştirilebilir.

Fan Eğrisi
Sezgisel grafik kullanıcı arayüzü ile belirli sıcaklıklara dayalı fan eğrilerini özelleştirin.

Sistem kullanımı senaryonuza uyacak şekilde, Sessiz'den Tam Hızlı'ya kadar farklı modlardan birini seçin.
Her fan veya pompa için tetik eşiklerini ve ilgili fan hızlarını tanımlamak için sezgisel fan eğrisini kullanabilirsiniz.

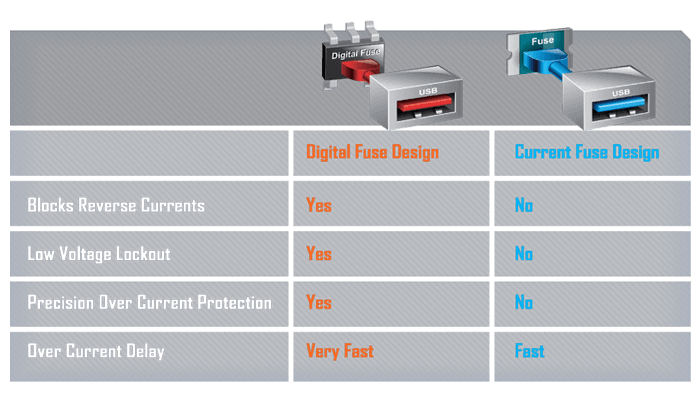

Hassas Dijital Sigortalı USB

Anakartlar, dijital bir sigortayı kullanarak aşırı hızlı tepki verme ve aşırı hassasiyetle aşırı akım hasarlarına karşı önleme yapabilir ve harici cihazlardan beklenmedik voltajdan kaçınabilir.

Dijital Sigorta Tasarımı

Akım tetikleme noktasına eriştiğinde harekete geçer, bu tasarım geleneksel sigortalara kıyasla çok daha hassastır.

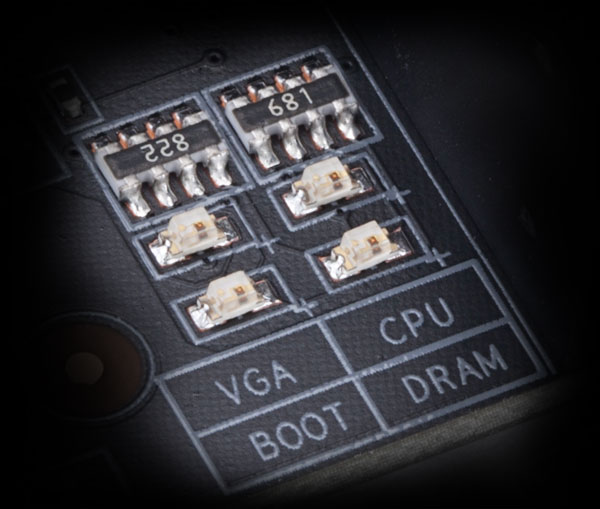

Hata Teşhis LED'leri

Bir Bakışta Donanım Sorun Giderme

Sistem BIOS'u tarafından denetlenen dahili LED'ler, kullanıcıların hızlı bir şekilde harekete geçebilmesi için hangi ana bileşenin (CPU / DDR / VGA / HDD) hatalı olduğunu hızlı bir şekilde teşhis etmesine olanak tanıyan bir arıza olup olmadığını gösterir.

* Görsel referans amaçlıdır

GIGABYTE Patentli
DualBIOS™ Tasarım

GIGABYTE Ultra Durable ™ anakartlar, GIGABYTE'ın, PC'nizin en önemli bileşenlerinden biri olan BIOS'tan birini koruyan ayrıcalıklı bir teknoloji olan GIGABYTE DualBIOS ™ özelliğine sahiptir. GIGABYTE DualBIOS ™, anakartınızın virüs, donanım arızası, uygun olmayan OC ayarları veya güncelleme işlemi sırasında elektrik kesilmesi nedeniyle BIOS hatasından kullanıcıları koruyan hem bir 'Ana BIOS' hem de bir 'Yedek BIOS'u olduğu anlamına gelir.

Uzun ömürlü Dayanıklı Siyah ™ Katı Kapasitörler

AORUS anakartları, aşırı performans konfigürasyonlarında dahi, uzun süreler boyunca maksimum verimde performans gösterecek şekilde derecelendirilmiş mutlak en iyi kalite katı hal kapasitörlerini entegre eder. CPU yükü ne kadar yüksek olursa olsun, ultra düşük ESR ile, bu, sistemleri zorlu itmek, ancak mutlak güvenilirlik ve istikrar isteyen son kullanıcılar için huzur sağlar. Bu özel kondansatörler ayrıca AORUS anakartlarında özel olarak jet siyahıyla gelir.

GIGABYTE BIOS & Uygulamalar

EasyTune™

@BIOS

Sistem Bilgisi Görüntüleyicisi

3D OSD

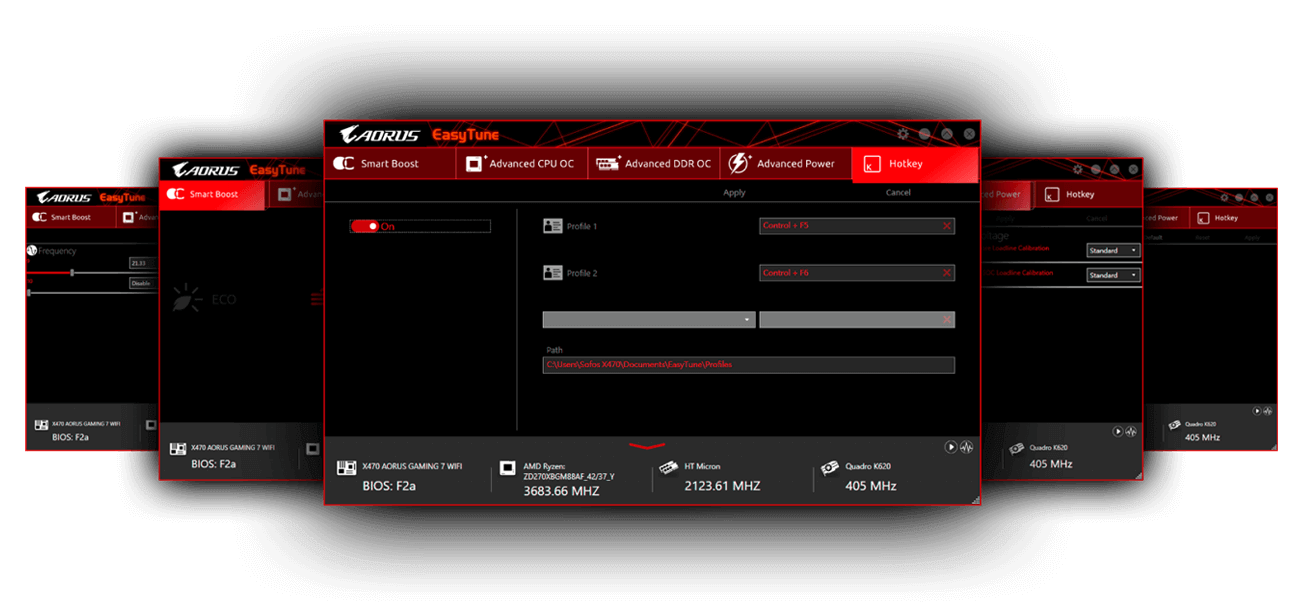

EasyTune™

GIGABYTE'ın EasyTune™ uygulaması basittir ve arayüz kullanımı oldukça kolaydır, kullanıcıların Windows ortamında sistem ayarlarının ince ayarlarını yapmalarına veya sistem, hafıza hızlarını ve voltajlarını ayarlamalarına izin verir. Smart Quick Boost ile, bir tıklama otomatik olarak sisteminizi hız aşırtmaya alır, daha fazlasına ihtiyaç duyduğunuz da size performans artışı verir.

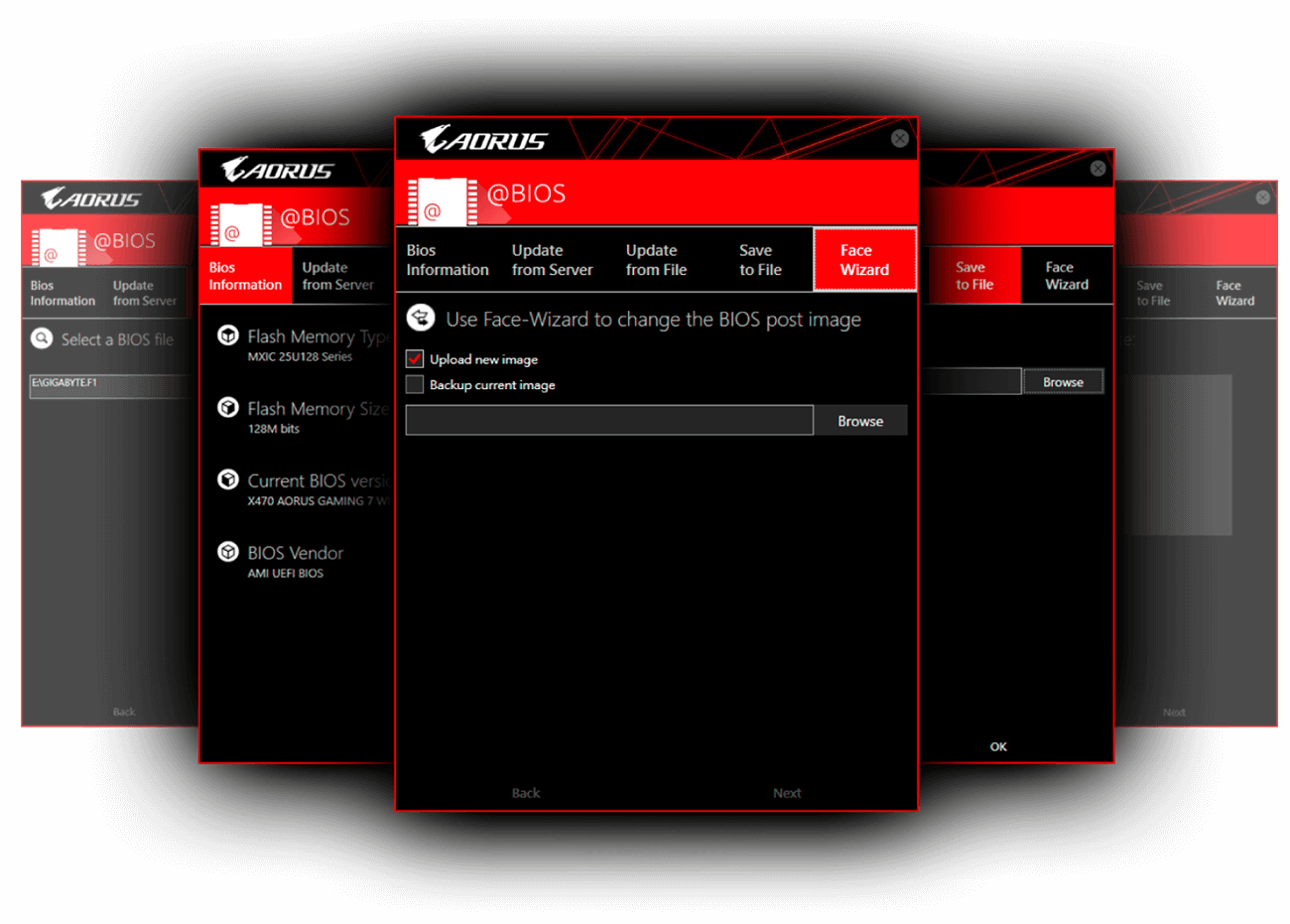

@BIOS

GIGABYTE @BIOS uygulaması, sisteminizin BIOS'unu basit ve kaygan bir grafik kullanıcı arayüzü kullanarak Windows içinden güncellemenizi sağlar. @BIOS, GIGABYTE sunucularından en son sürümü otomatik olarak indirebilir veya BIOS'unuzu bilgisayarınızdaki bir dosyadan güncelleyebilirsiniz. @BIOS ayrıca mevcut BIOS'unuzu bir dosyaya kaydetmenizi, önceki BIOS'unuzu bir görüntüden kurtarmanızı ve BIOS'unuzu bir görüntüye yedeklemenizi sağlar.

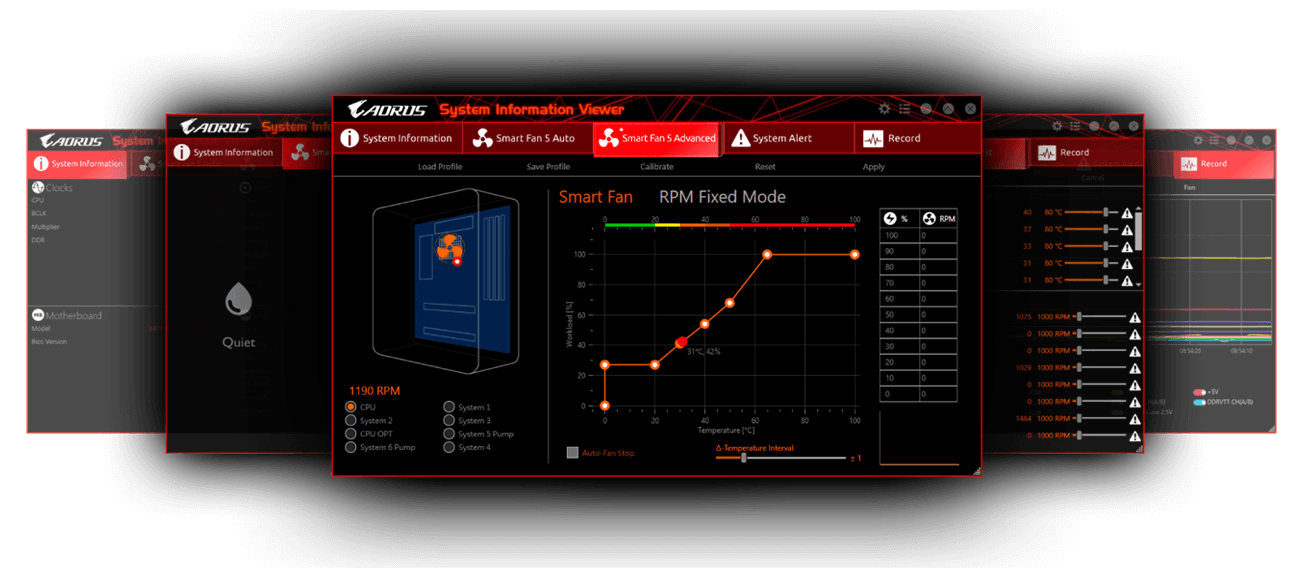

Sistem Bilgisi Görüntüleyicisi

GIGABYTE Sistem Bilgi Görüntüleyicisi, mevcut sistem durumunuza erişmenizi sağlayan merkezi bir konumdadır. Saatleri ve işlemci gibi bileşenleri izleyin, tercih ettiğiniz fan hızı profilini ayarlayın, sıcaklık çok yükseldiğinde uyarılar oluşturun veya sisteminizin davranışını kaydedin; Bunlar Sistem Bilgisi Görüntüleyicisi'nin yetenekleridir.

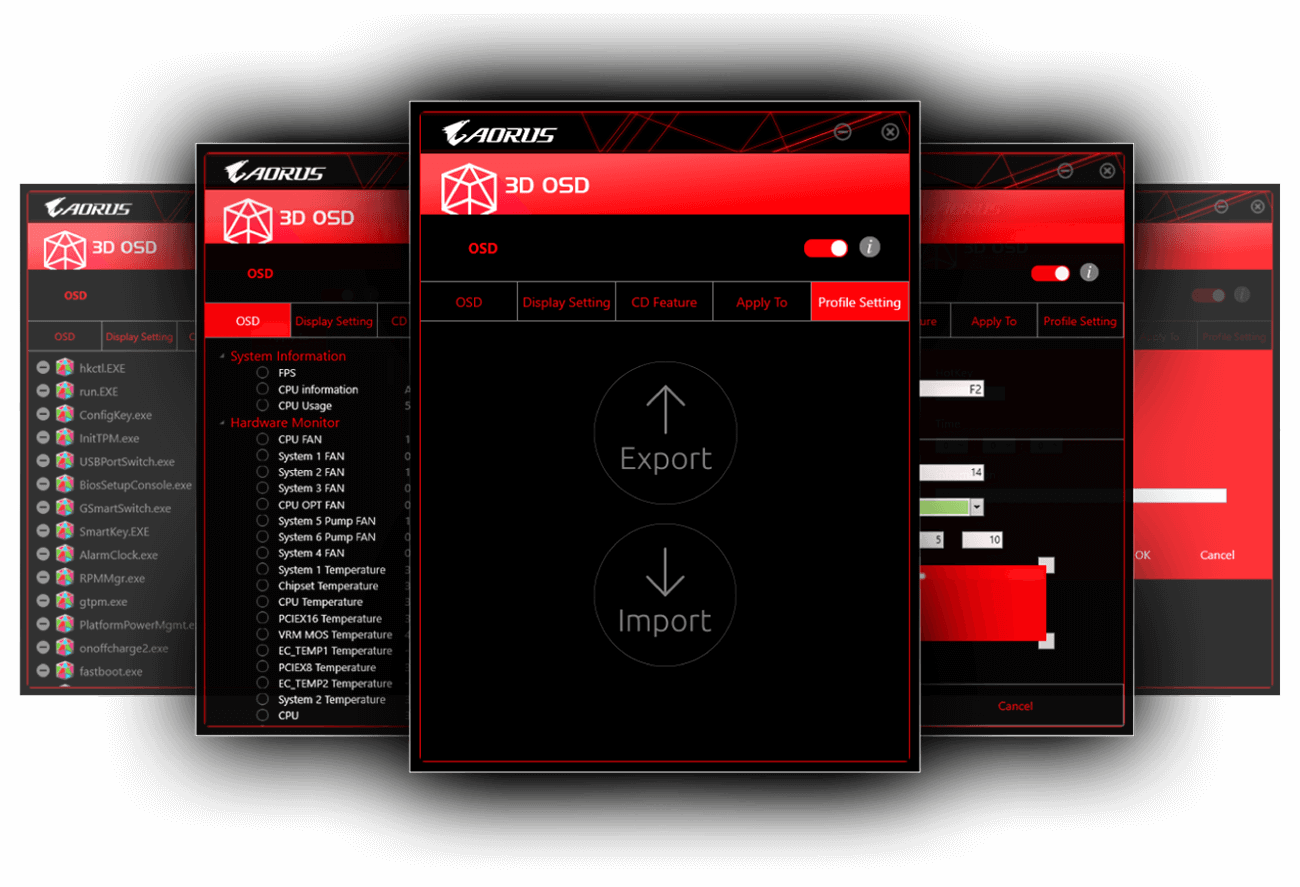

3D OSD

3D OSD, oyunlar sırasında sistem bilgilerinizi otomatik olarak algılar ve görüntüler, böylece ekranlar arasında geçiş yapmadan sistem bilgilerinizi kolayca almanızı sağlar.

XSplit Gamecaster + Broadcaster: Oyununuzu herzaman, istediğiniz yerde oynatın

Şimdi sahnenizi oluşturun ve XSplit Gamecaster + Broadcaster ile en büyük oyun anlarını paylaşın! Tamamen optimize edilmiş sosyal medya entegrasyonu, gerçek zamanlı sohbetler için hazır; sizi haberdar edip oyunda odaklanmanızı sağlar. Oynatma işleminizi Twitch yapmanız yalnızca bir tıklama alıyor. Oyununuzu bir profesyonel gibi yayınlayın!

* Ücretsiz 1 yıl XSplit Gamecaster + Broadcaster Premium Lisansı.

Daha fazlası bilgi.

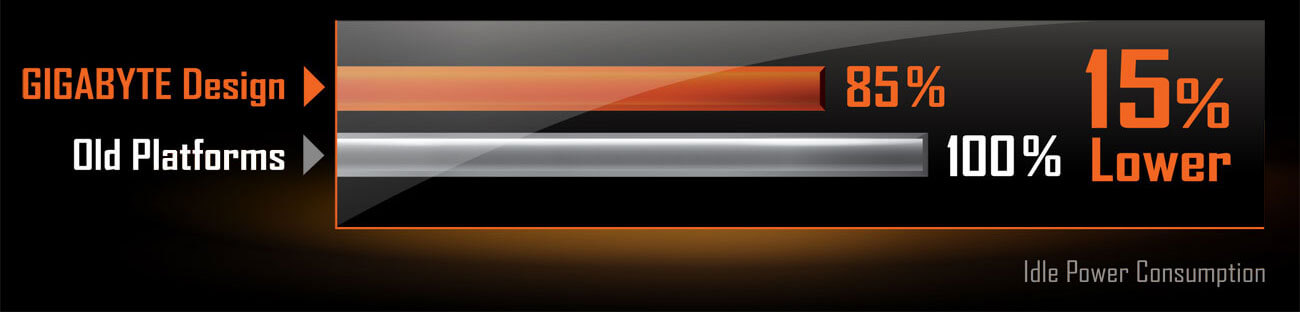

CEC 2019 Hazır

Tek bir tıklama kadar kolay güç tasarrufu

CEC Gereksinimi: PC güç tüketimi kapalı moddayken, bekleme modunda, bekleme modundayken belirli bir seviyenin altında olmalıdır. GIGABYTE anakartlar, yüksek güç verimliliği sağlayan donanım bileşenleri ve ince ayarlı BIOS'ları ile, boş modda daha düşük güç tüketimi elde edebilir ve yeni CEC 2019 (California Energy Commission) güç tüketimi gereksinimine tamamen uygundur.
