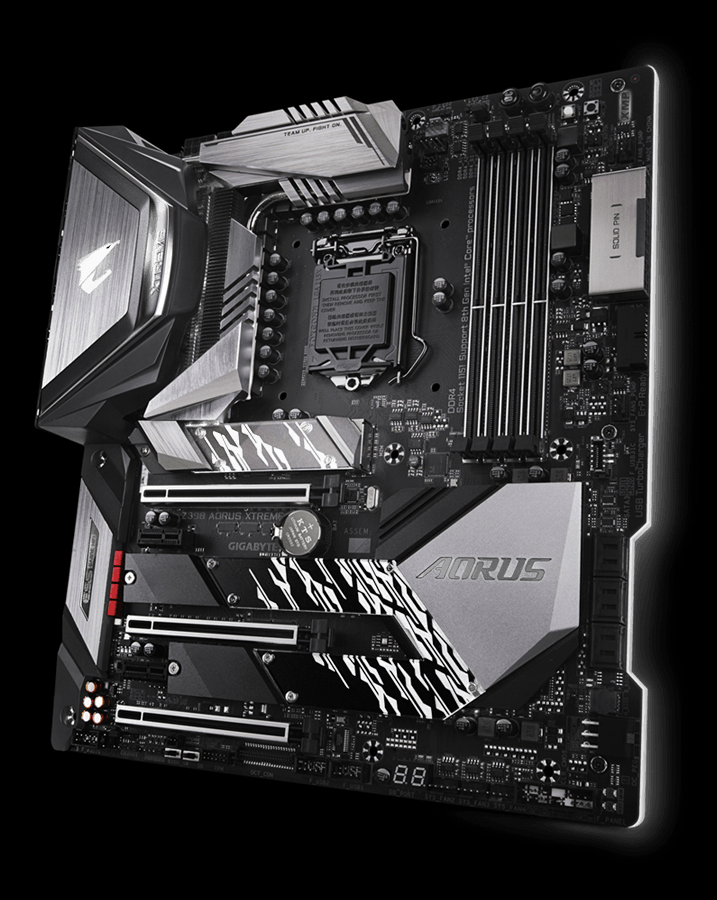

Z390 AORUS XTREME

PowIRstage ile 16 Aşama IR Dijital VRM Çözümü

• 8 Katmanlı PCB
• 2x Bakır PCB

Intel^® CNVi 802.11ac 2x2 Wave 2 WIFI & BT 5

Intel^® i219v GbE LAN

• cFosSpeed İnternet Hızlandırıcı

AQUANTIA^® 10GbE BASE-T LAN

Intel^® Thunderbolt™ 3

Gelişmiş Termal Tasarım

• Fins-Array Soğutucu
• 4X DirectTouch Isı Boruları
• 5 W / mK LAIRD termal iletkenlik pedi
• NanoCarbon Baseplate

Üçlü M.2 Konnektörleri

• PCIe 3.0 x4
• Üçlü Isı Muhafızları

AMP-UP Ses

• ALC 1220-VB Ses Kodek
• ESS 9018K2M SABRE DAC
• TI Burr-Brown™ OPA
• Otomatik Empedans Algılama
• Odyofil Sınıf Kapasitörleri
• Anti-pop röle
• Altın Levha Kaplamalı Ses Çıkışları

RGB Fusion 2.0

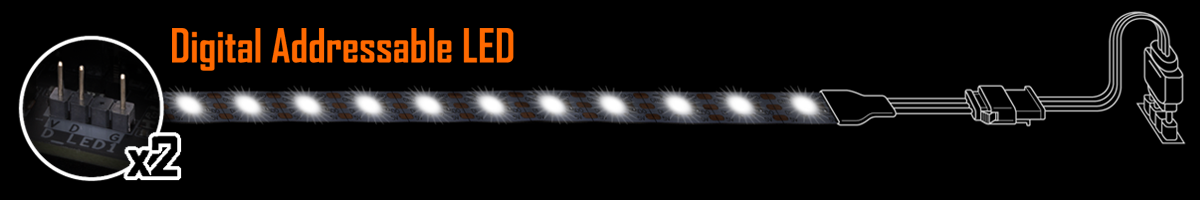

• Adreslenebilir LED Başlığı * 2
• RGB LED Başlığı*2

9. ve 8. Nesil Intel® Core ™ İşlemcilerini Destekler

• Çift Kanallı DDR4, Ultra Durable Bellek Zırhlı 4 DIMM
• XMP Desteği

Katı Pimli Güç Konektörü

• 24pin ATX Güç Konektörü
• 8 + 8 pin CPU Güç Konektörü
• 6 pinli PCIe güç konektörü

USB TurboCharger

Ön USB 3.1 Jen2 Tip-C ™

Ultra Durable PCIe Zırh

Soketli BIOS ile DualBIOS ™

OC Dokunmatik Konektör

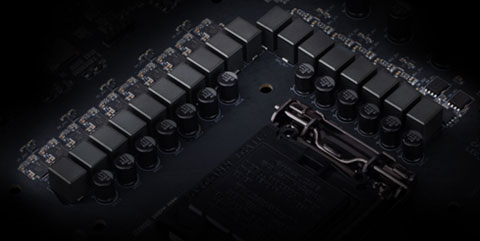

Olağanüstü Güç Tasarımı

Yeni Intel 8 çekirdekli işlemcinin tüm potansiyelini açığa çıkarmak için anakart en iyi CPU güç tasarımını gerektirir. En kaliteli bileşenler ve GIGABYTE Ar-Ge tasarım yeteneği ile Z390 AORUS XTREME anakartlar arasında gerçek bir canavardır.

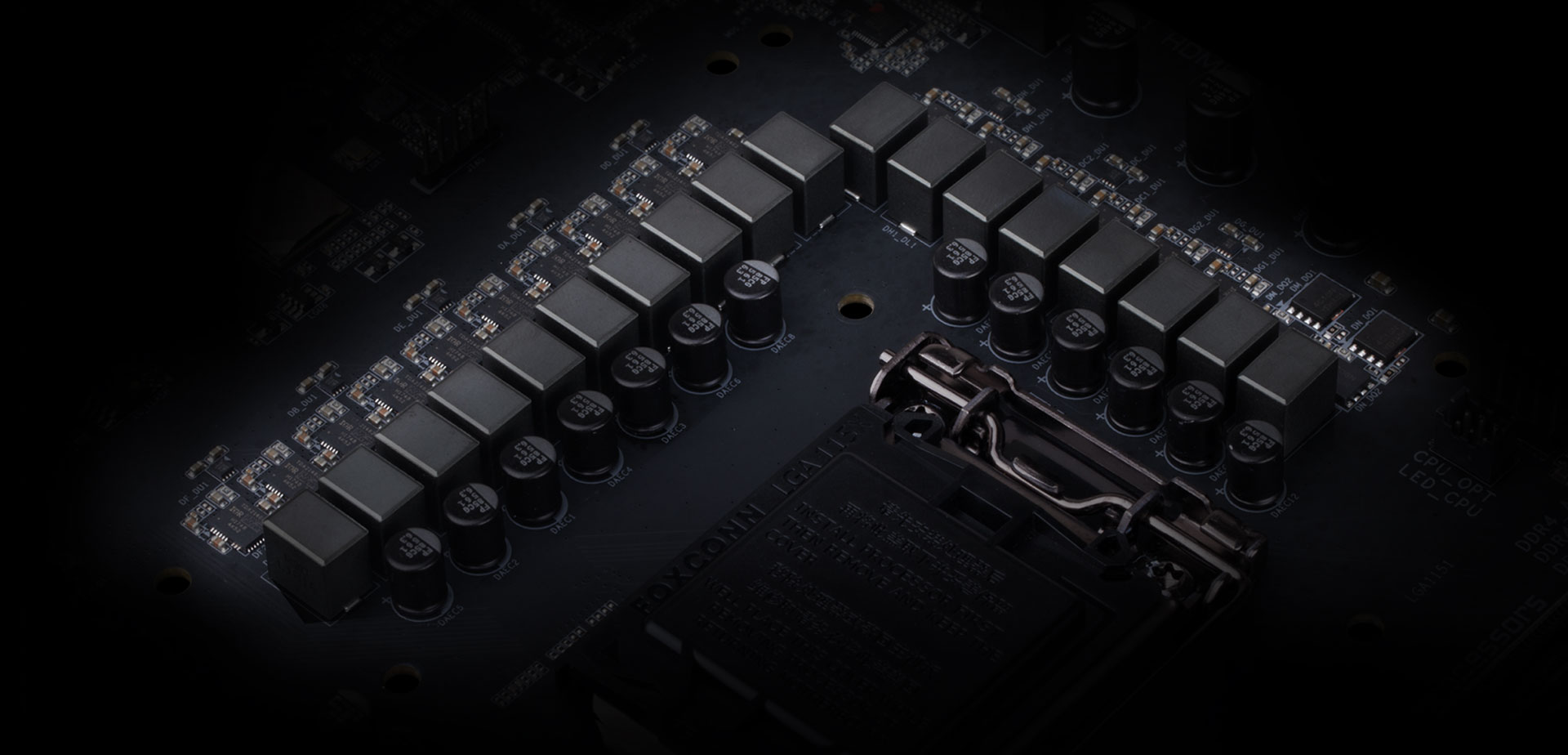

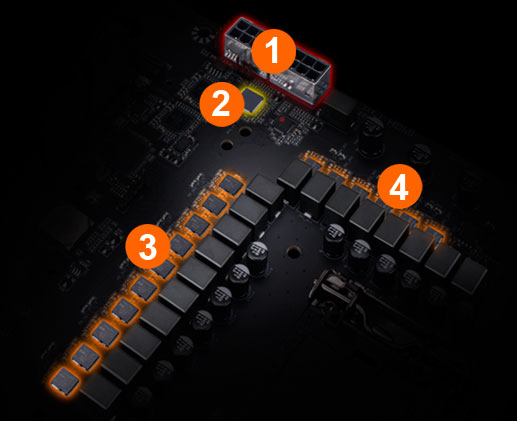

Olağanüstü Güç Tasarımı

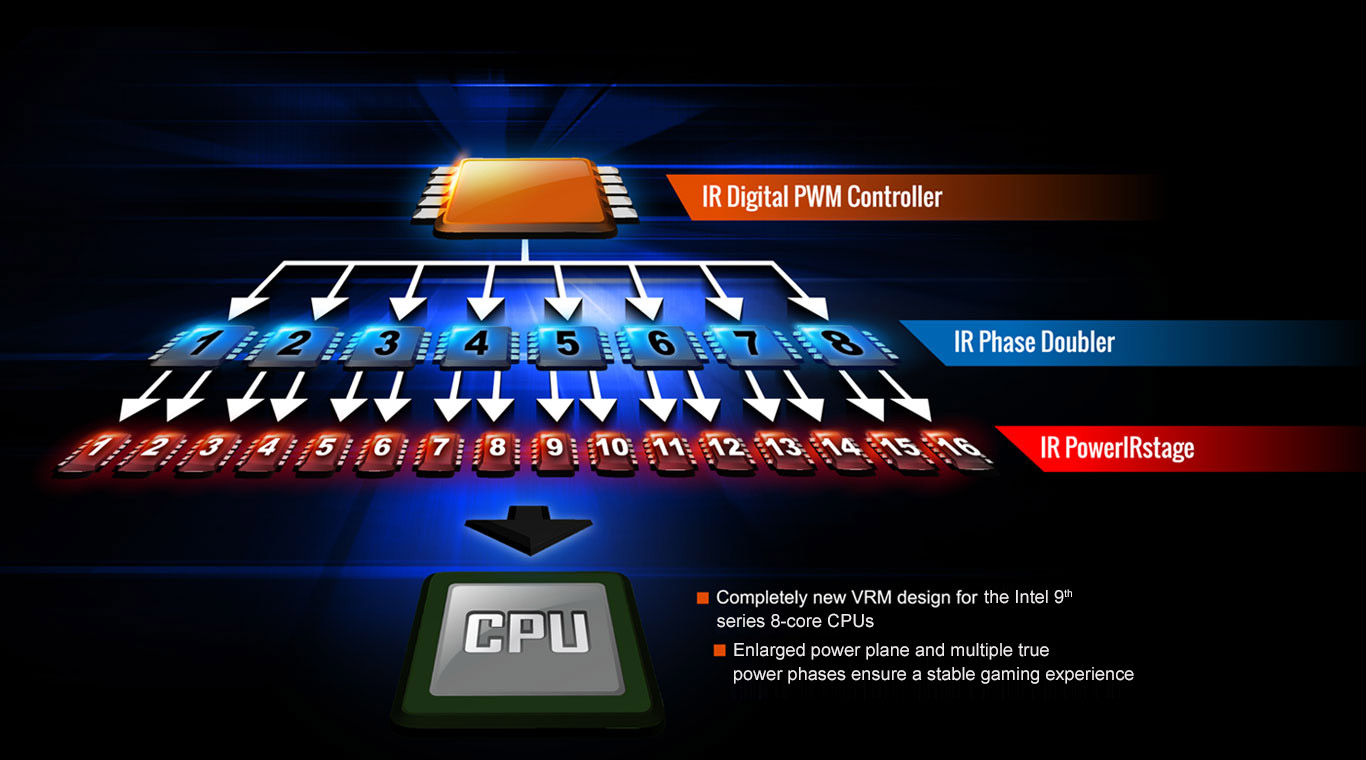

16 Fazlı dijital güç

37% Büyük Güç Düzlemi

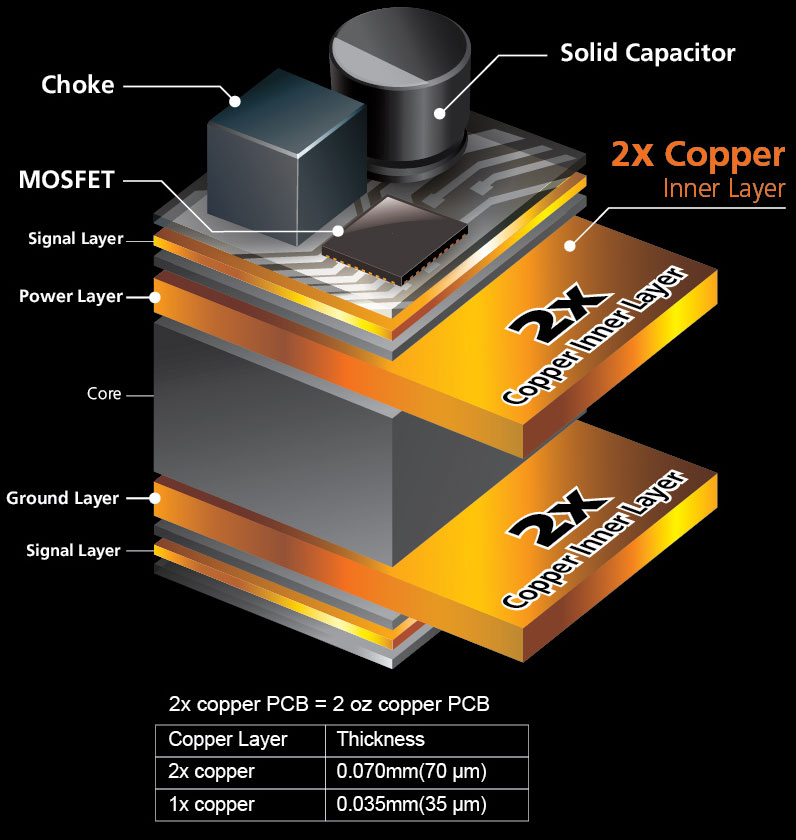

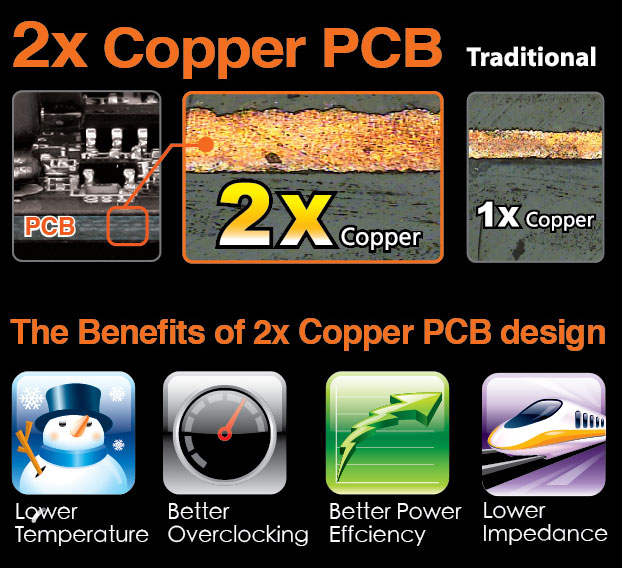

2X Bakır PCB

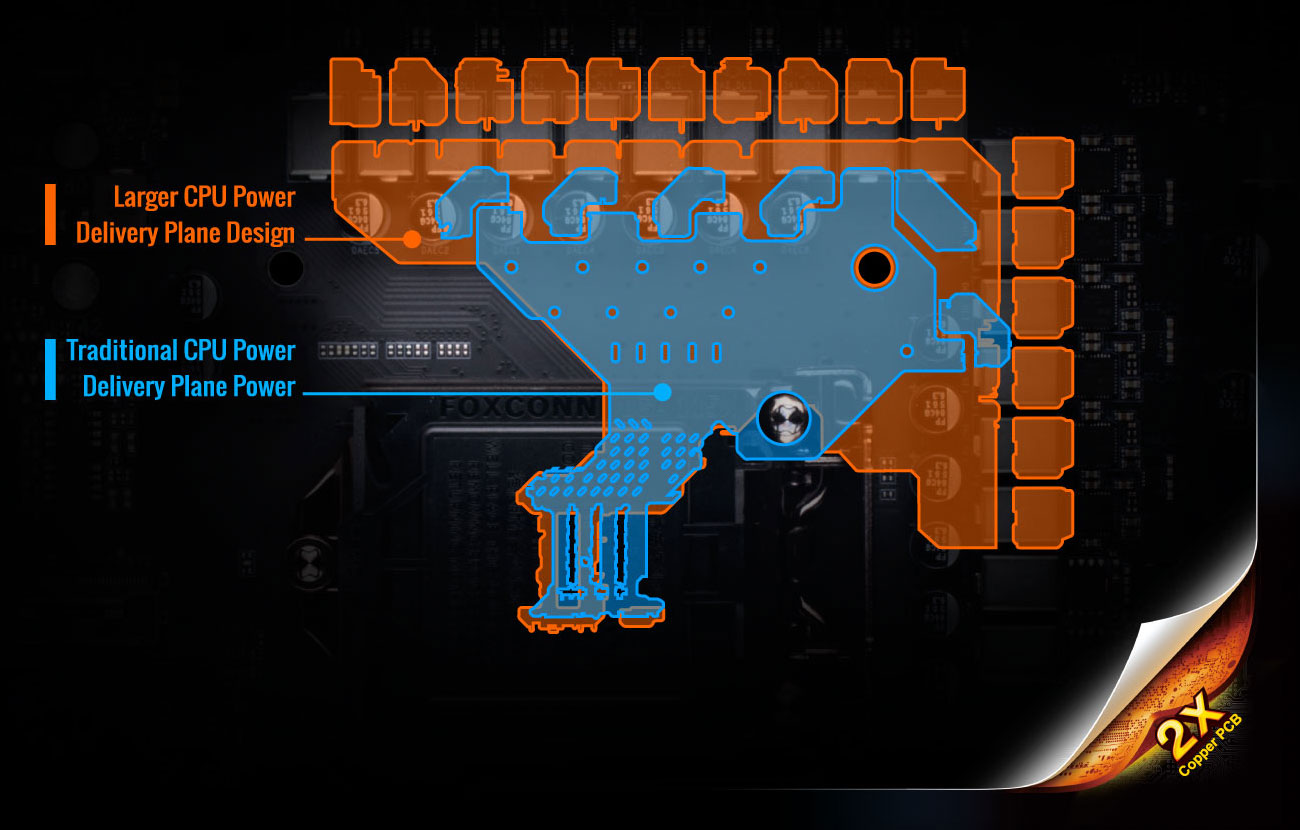

2x Bakır PCB ile Optimize CPU Güç Dağıtım Düzlemi

GIGABYTE'ın özel 2X Bakır PCB tasarımı normal güç yüklerini daha fazla işlemek ve kritik CPU güç dağıtımı alanından ısıyı uzaklaştırmak için bileşenler arasında elverişli güç dağıtım yolları sağlar. Bu, anakartın hızaşırtma durumu sırasında gerekli olan artan güç yüklemesinin üstesinden gelebilmesi için önemlidir.

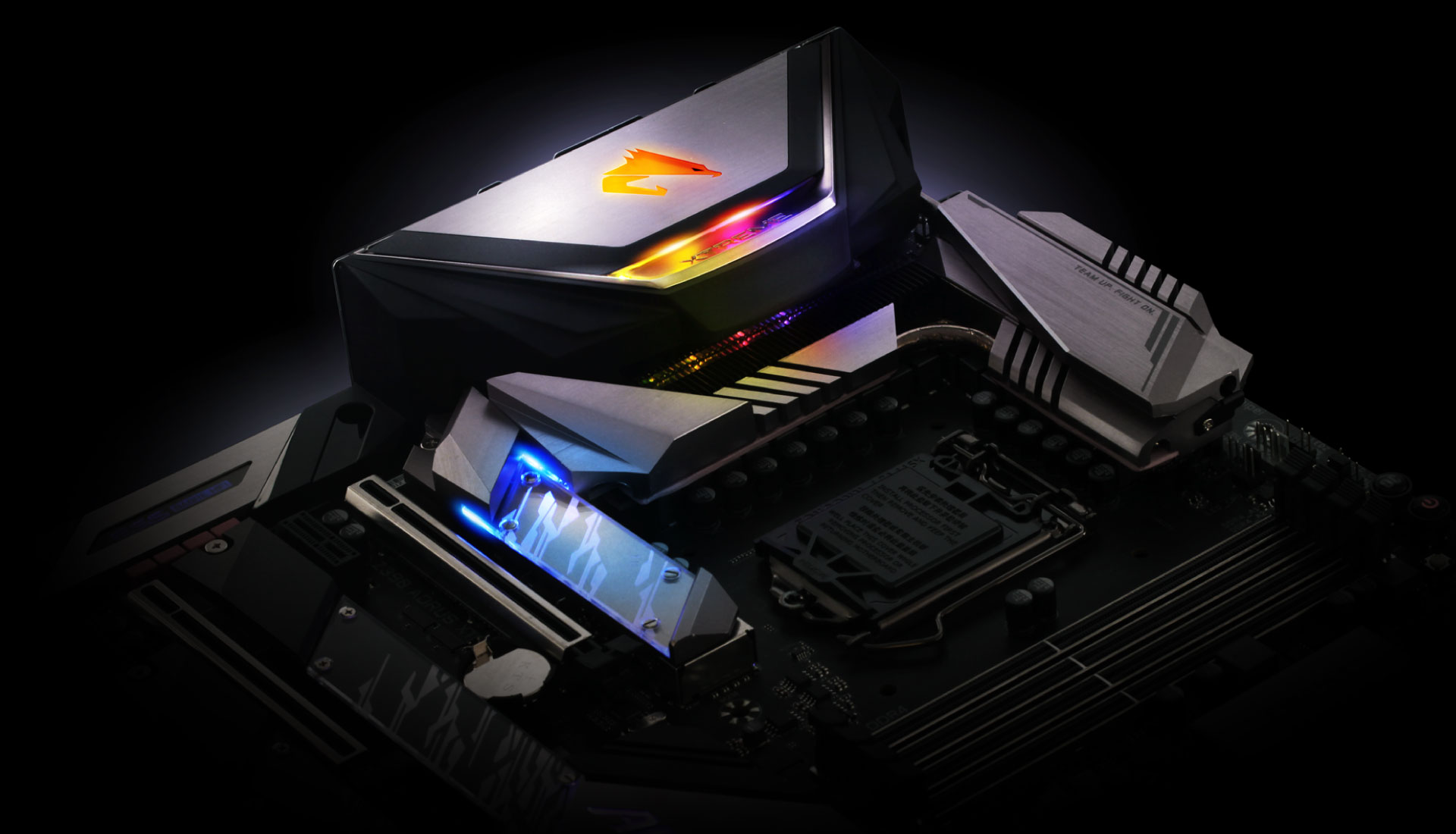

EXTREME Termal Tasarım

Z390 AORUS XTREME, tam yükleme uygulaması ve oyun altında istikrar ve düşük sıcaklık sağlamak için benzeri görülmemiş ve yenilikçi bir termal tasarım kullanmaktadır.

EXTREME Termal Tasarım

Fins-Array soğutucu

NanoCarbon Baseplate

16X Hibrid Fan Başlığı

Termal Tasarım Çarpıcı Görünüm

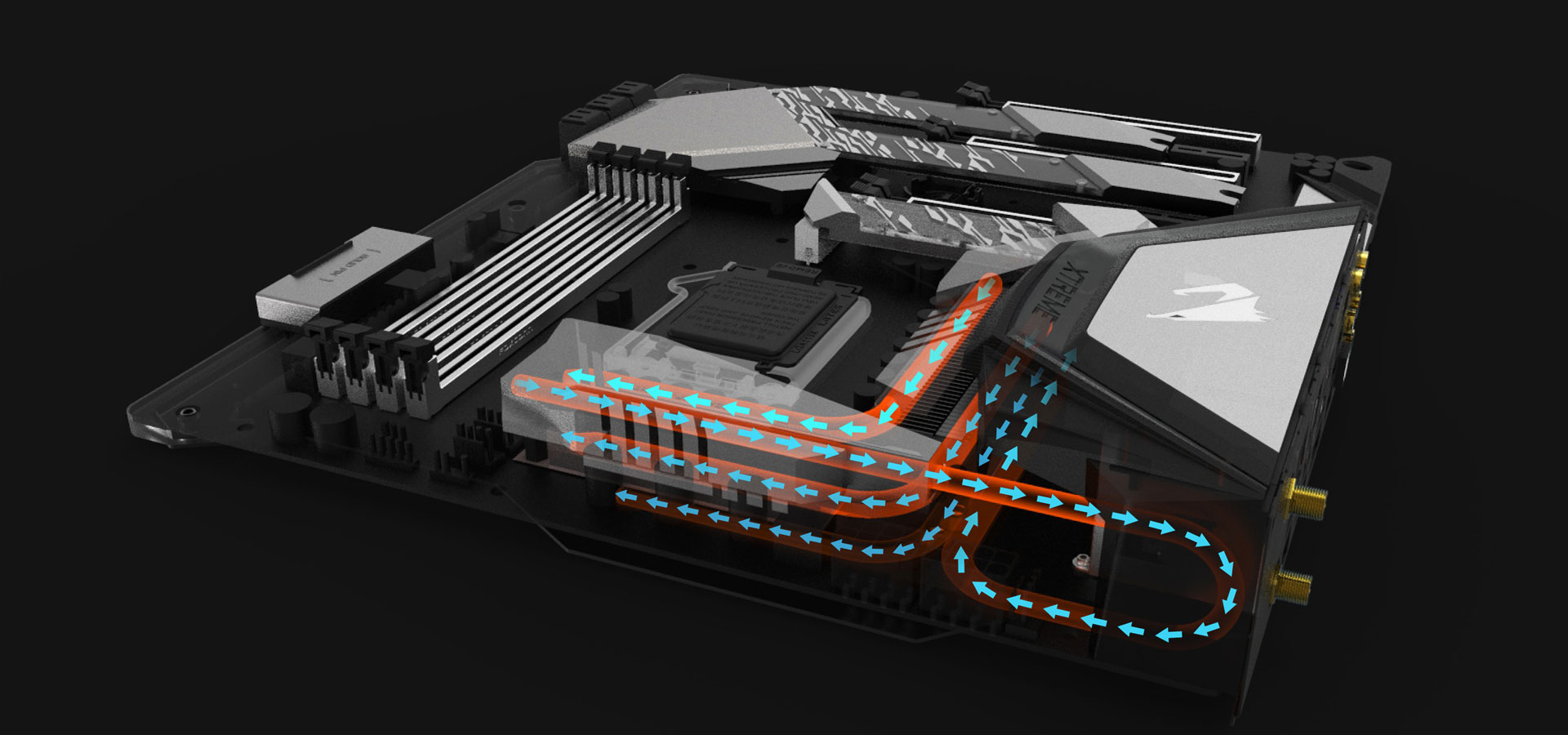

Isı Borusu İç Görünümü

Heatpipe Isı transferi

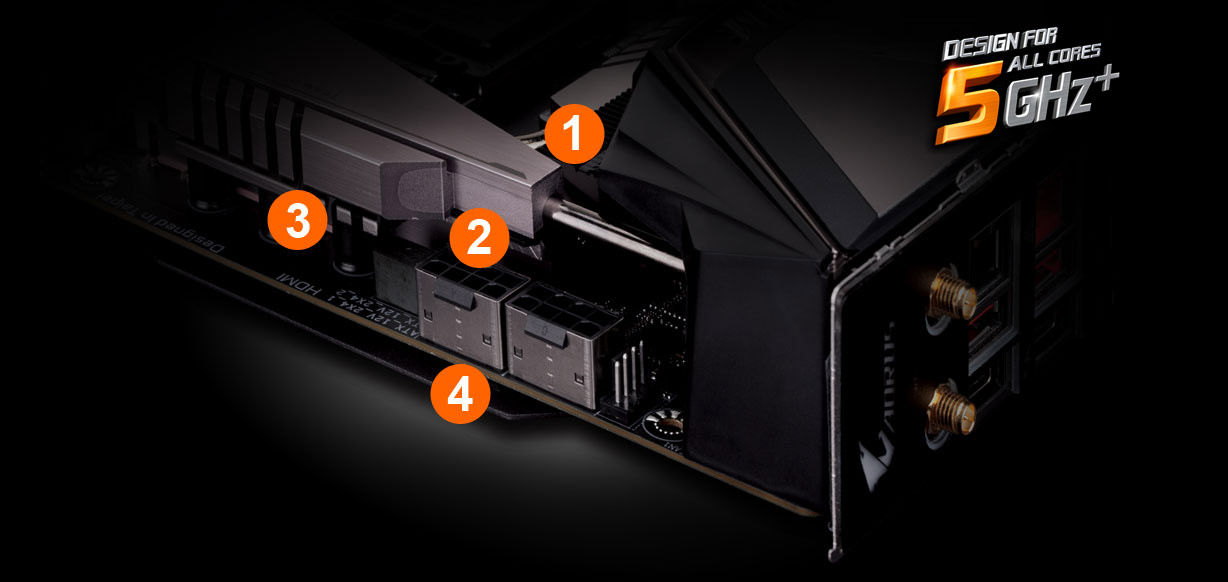

1. Fins-Dizisi

Aynı boyuttaki geleneksel soğutuculara göre ısı yayılım alanını% 300 artırır.

2. Yüksek Termal İletkenlik Pedi

1,5 mm kalınlığında 5 W / mK LAIRD termal iletkenlik pedi kullanarak, aynı anda normal termal pedden 2.7 kat daha fazla ısı aktarabilir.

3. 4X DirectTouch Isı Boruları

4 ısı borusu doğrudan PowIRstage, Inductors, PCB ile temas eder ve Baseplate'e bağlanır, bu son derece karmaşık termal tasarım, PWM bileşeninden tüm ısıyı verimli bir şekilde dağıtabilir.

4. NanoCarbon Baseplate

Yüksek teknoloji alüminyum taban plakası, bağlı ısı borusundan ve PCB arka tarafı termal pedinden ısı transfer eder. Isıyı pasif olarak dağıtmak için geniş nanokarbon kaplama yüzeyini kullanabilir.

Geleneksel demir yerine alüminyumdan yapılmış taban plakası, 3X termal iletkenlik sağlar.
Termal radyasyon kapasitesini arttırmak için ince bir tabaka NanoCarbon, elektrostatik yapışma yoluyla taban plakası üzerine kaplanır.
Arka yan termal ped ve ısı borusu ile birleştirildiğinde, NanoCarbon taban plakasının ısıyı pasif olarak dağıtabilmesi için arka taraftaki PCB ve ön taraftaki soğutucudan taban plakasına ısı aktarabilir.
Arka taraftaki PWM bileşen sıcaklığını etkin bir şekilde% 10 oranında düşürür.

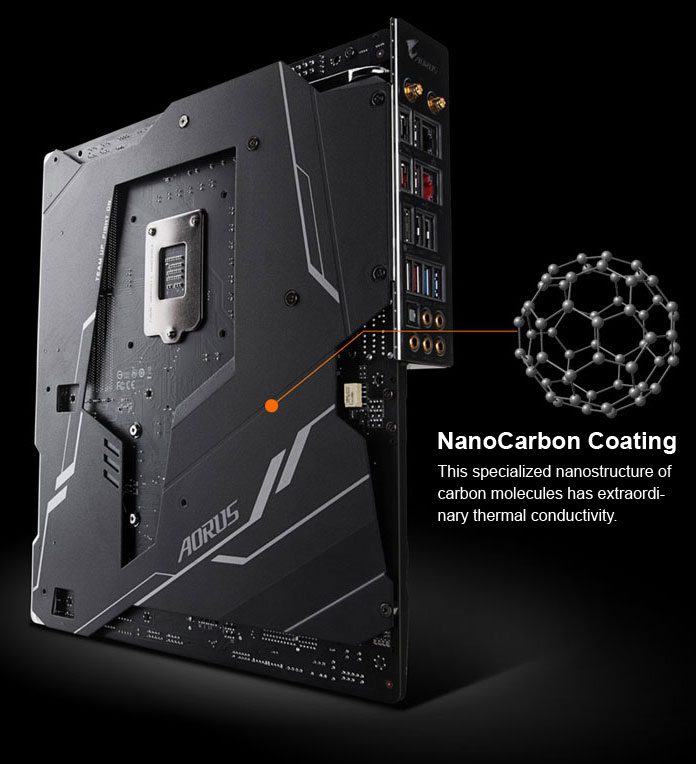

NanoKarbon Kaplama

Karbon moleküllerinin bu özelleşmiş nanoyapısı, olağanüstü ısı iletkenliğine sahiptir.

Eşsiz Performans

Z390 AORUS XTREME, özel OC Dokunmatik Panelini birleştirir, maksimum tam sistem performansını aldığınızdan emin olmak için yüksek frekanslı XMP belleği ve tam SSD termal korumayı destekler.

Eşsiz Performans

OC Touch

4400+

3X M.2 PCIe x4

3X M.2 Thermal Guards

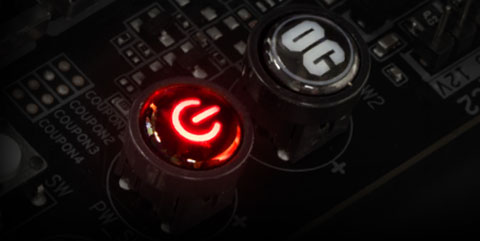

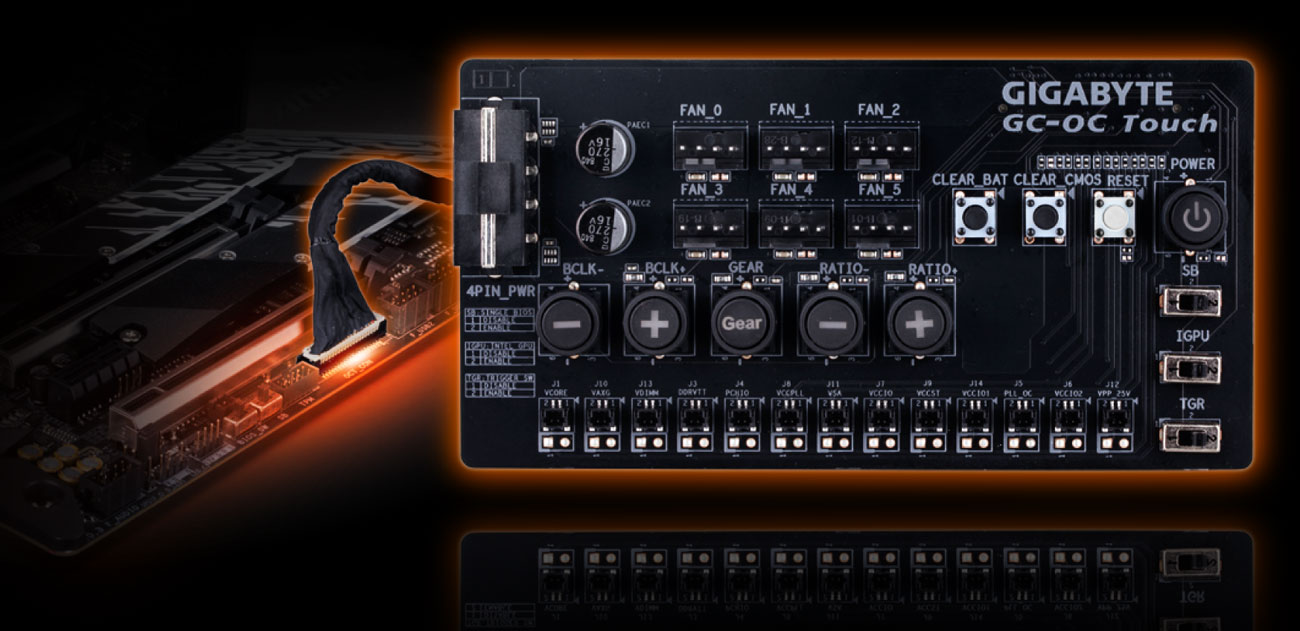

OC Touch Panel

Hızaşırtma artık çok daha kolay
GIGABYTE OC Touch, üstseviye hızaşırtma özelliklerine parmaklarınızın ucuyla erişmek için bir dizi fiziksel düğme ve anahtar sunar; bu şekilde hızaşırtma son derece hızlı ve kolay bir hale gelir.

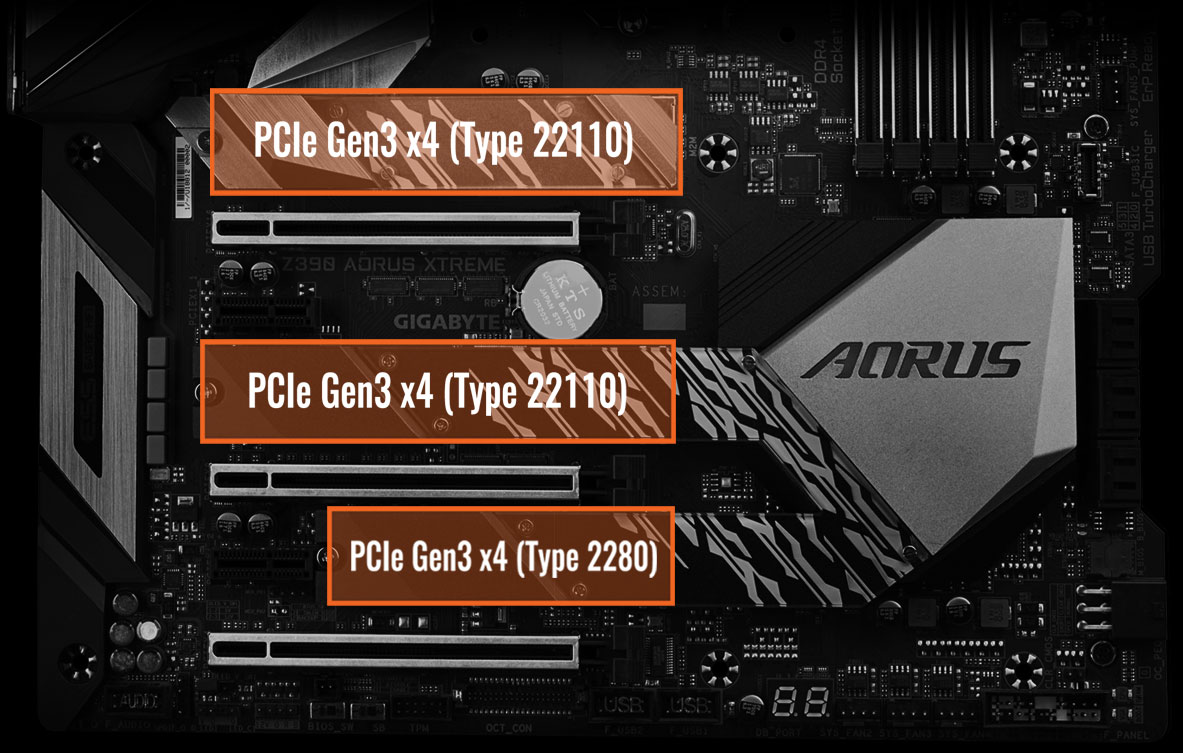

Üçlü PCIe Gen3 x4 M.2

AORUS Gaming Anakartları, sistem potansiyelini en üst düzeye çıkarmak isteyen meraklılara M.2 teknolojisini sunmaya odaklanmıştır.

Üçlü NVMe M.2 PCIe SSDs in RAID 0 Desteği

Gen3 x4 NVMe PCIe SSD'ler ile Müthiş Performans

Z390 AORUS anakartları, yüksek kapasite talep eden ve en iyi performansı arayan kullanıcılar için NVMe depolama açısından endüstrinin en iyi uyumluluğunu sunar. AORUS'un benzersiz tasarımı, RAOR'da 3551 MB / s'ye kadar kayıt hızları için yapılandırılabilir (Sıralı Okuma), AORUS'u nihai PC için bariz bir seçenek haline getirir.

M.2 + M.2 + M.2

Mükemmel Serili Okuma 3551 MB/s, Serili Yazma 3410 MB/s Hız

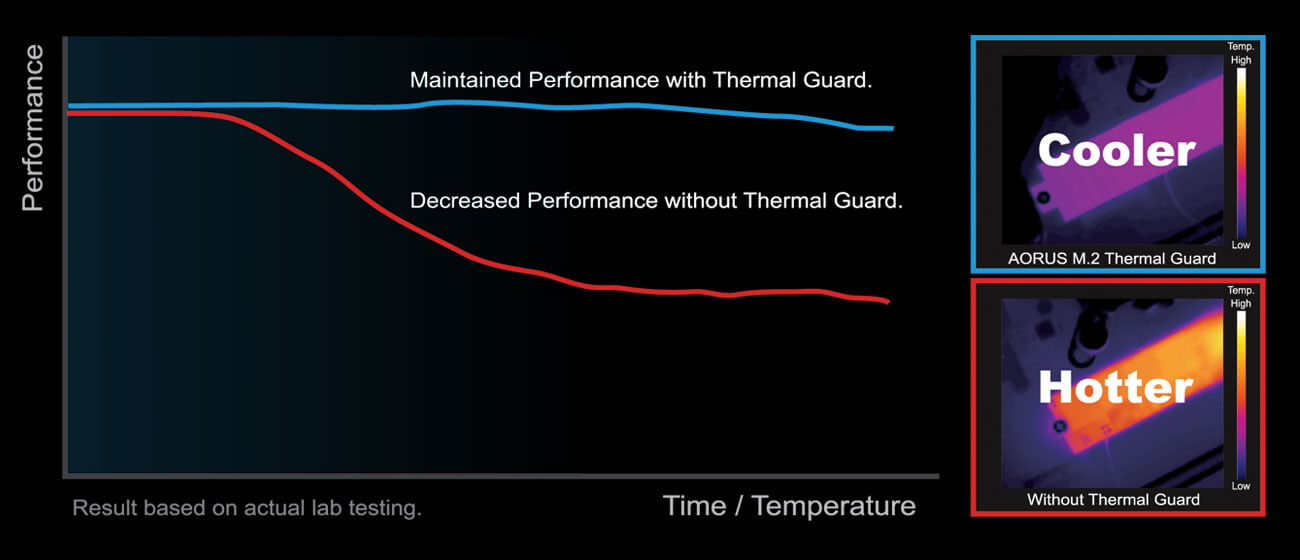

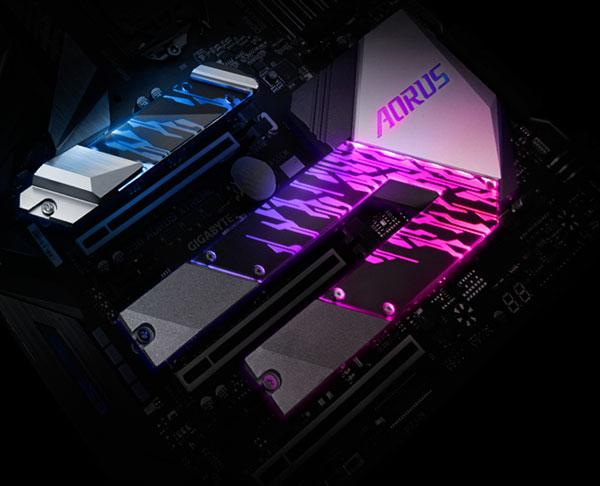

AORUS M.2 Isı Koruması

GIGABYTE Ultra-Verimli M.2 Termal Koruma

GIGABYTE, dayanıklılığı göz önünde bulundurarak M.2 SSD cihazları için termal bir çözüm sunar. M.2 Termal Koruma, bir sorun ortaya çıkmadan önce ısıyı dağıtmaya yardımcı olduğundan yüksek hızlı M.2 SSD'lerden gelen tıkanma ve darboğazları önler.

Sıcaklık Yükseldikçe Termal Küçülme

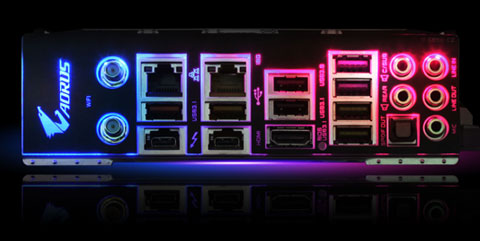

Yeni Nesil Bağlantı

Bir Flagship ürününün geleceğe dönük olması gerekir, böylece sisteminiz en son teknoloji ile güncel kalır. Z390 AORUS XTREME, hızınızı devam ettirmek için tüm yeni nesil ağ, depolama ve WIFI bağlantılarını sağlar.

Yeni Nesil Bağlantı

10GbE Base-T LAN

Intel^® Thunderbolt™ 3

Intel^® WIFI

AORUS Anten

USB TurboCharger

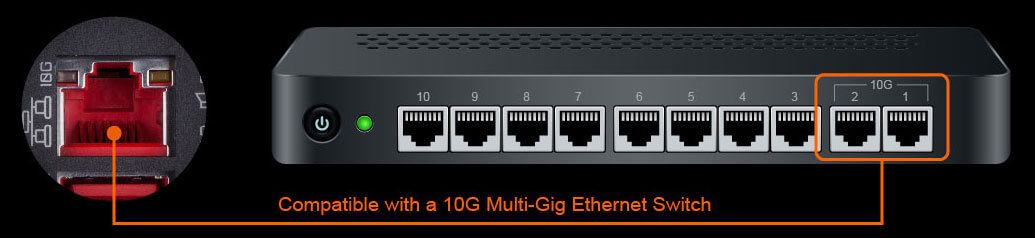

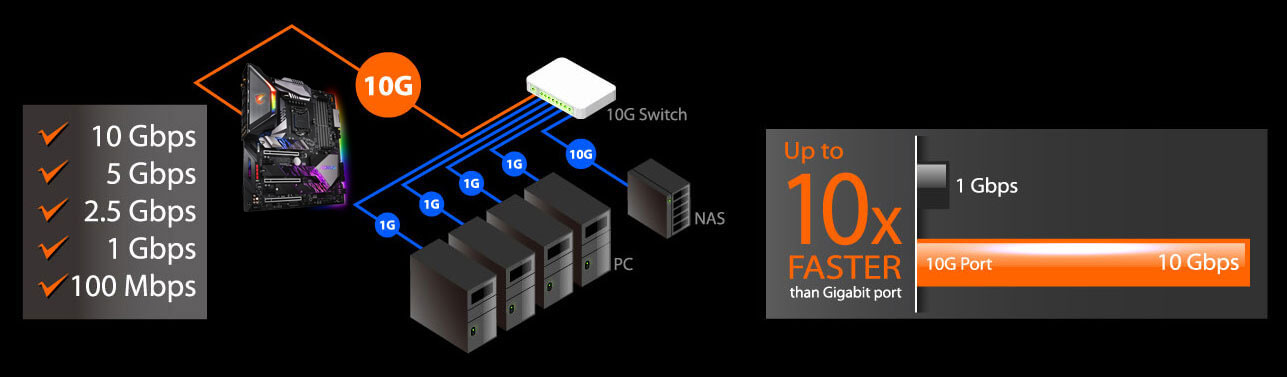

AQUANTIA® 10GbE BASE-T Ağı

Yeni Nesil Multi-Gig Oyun

AQUANTIA® AQC107, 10 GB'ye kadar 10 GbE ağ bağlantısı sağlayabilen, 10GBASE-T / 5GBASE-T / 2.5GBASE-T / 1000BASE-T / 100BASE-TX Ethernet Kontrol Ünitesi ile yüksek performanslı, geriye doğru uyumludur. Genel 1GbE ağına kıyasla daha hızlı aktarım hızları ve medya merkezleri, iş istasyonları ve oyuncular için mükemmel şekilde tasarlanmıştır.

Multi-Gigabit Desteği

• Daha hızlı bağlantı hızıyla mükemmel çevrimiçi oyun deneyimi
• 5 / 2.5 / 1Gbps ağıyla geriye dönük uyumlu
• Yeniden kablolama gerekmez

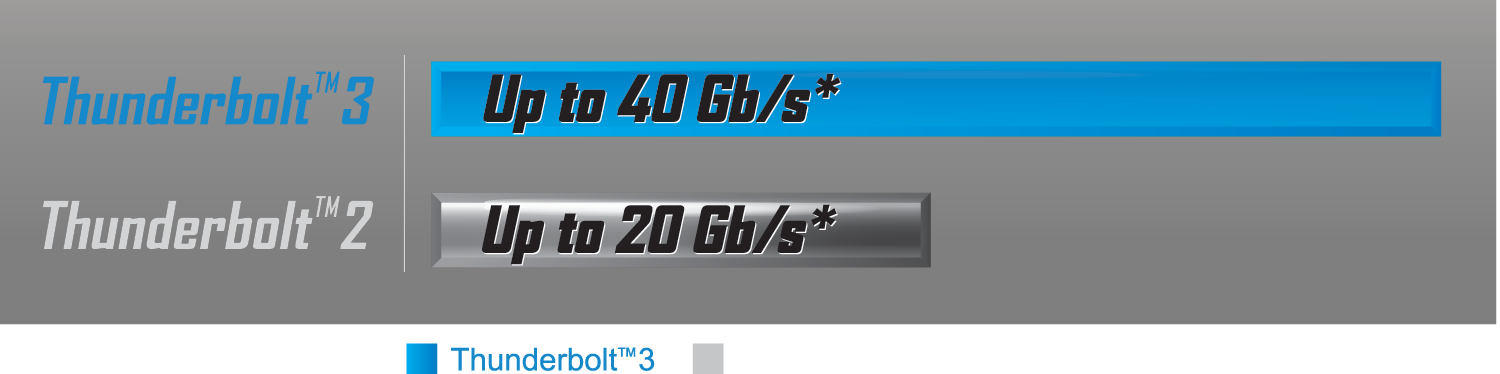

Sıradaki Jenerasyon 40 Gb/s Thunderbolt™ 3

Çift Thunderbolt™ 3 – En hızlı 40Gb/s tekli kablo bağlantısı

Intel'in kendi Thunderbolt denetleyicisi ile GIGABYTE Z390 AORUS XTREME'nin arka I / O'sunda bulunan iki adet USB Tip-C ™ konnektörü üzerinde bulunan yeni Thunderbolt ™ 3 protokolü, 40 Gbs - önceki nesil Thunderbolt'tan iki kat daha fazla! - kadar benzersiz bir tek telli bant genişliği sunuyor. Bant genişliğindeki bu inanılmaz artışa, USB 3.0 ve USB 2.0 ile geriye dönük uyumlu olan DisplayPort 1.2 ve USB 3.1 gibi farklı protokoller için destek de eşlik ediyor.

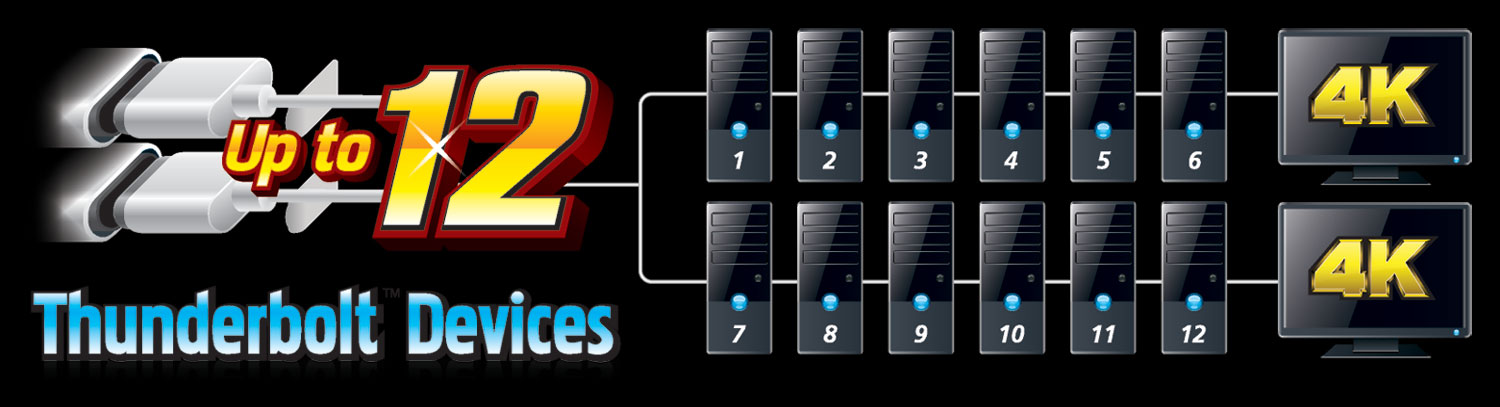

Papatya-Dizilimi ile Çoklu Cihaz Bağlantısı

DisplayPort 1.2 desteği, Thunderbolt ™ 3'ü herhangi bir meraklı için bir zorunluluk haline getirir. Z390 AORUS XTREME, iki ekranı 60 KPS'de 4K çözünürlükte veya 5K çözünürlükte bir ekranı destekleyebilir. Ek olarak, USB Tip-C ™ üzerinden Thunderbolt ™ 3, Power Delivery 2.0 gibi devrim niteliğindeki ilk endüstri özelliklerine ve Z390 AORUS XTREME'nin çift USB Tip-C ™ portları sayesinde 12 cihaza kadar zincirleme yeteneğine sahiptir.

Uyumluluk, sistem yapılandırmasına ve cihaz özelliklerine göre değişlik gösterebilir.

GbE Bariyerini Parçalar!

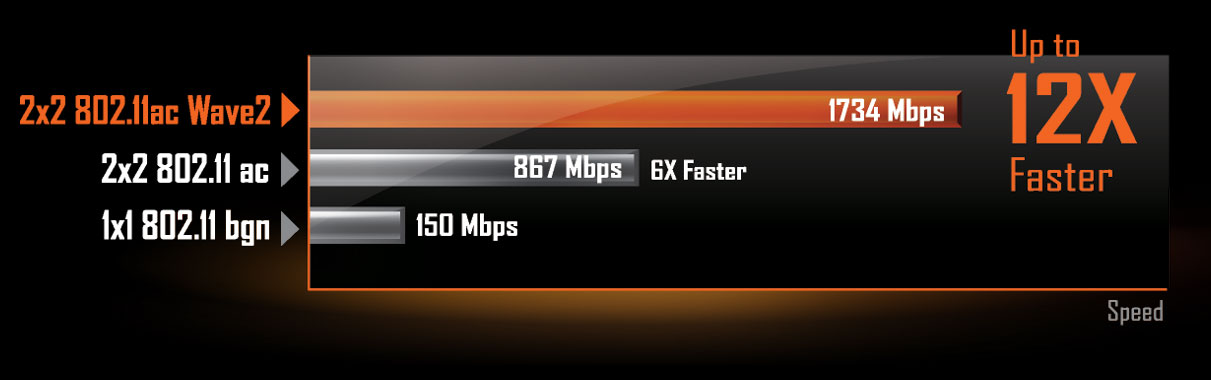

Entegre Intel® 802.11ac Wave2 CNVi WIFI
+ Bluetooth 5

Intel Next-Gen Kablosuz çözümü 802.11ac Wave 2 fonksiyonunu destekliyor, gigabit kablosuz performansını etkinleştiriyor, sorunsuz video akışı, daha iyi oyun deneyimi, az sayıda bağlantı ve 1,73 Gbps'ye kadar hız sağlıyor. Bir önceki nesle göre hız iki katına çıkarıyor. Dahası, Bluetooth 5 BT4.2 üzerinde ve daha hızlı iletim ile 4x menzil sağlar.

Şasi üzerinde gösterildiği gibi kurulu Intel WIFI modülü ile tamamlanmış yapılandırma.

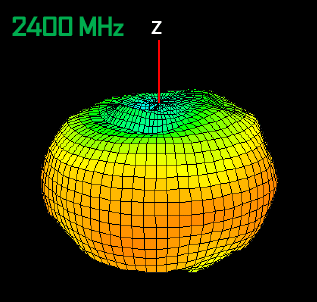

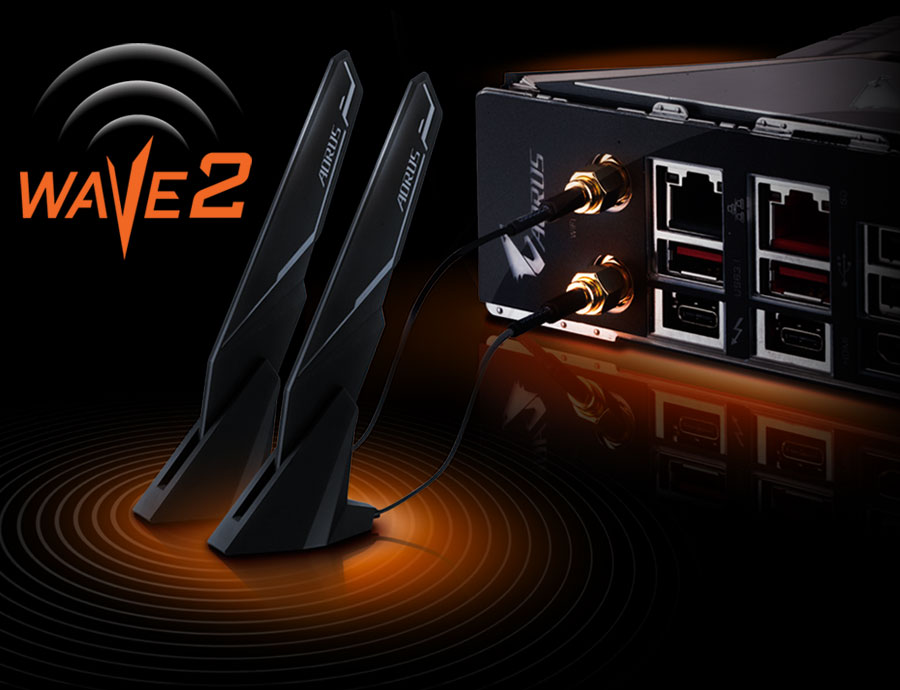

Tüm yeni antenlerde 802.11ac 2.4GHz ve 5GHz desteği, 4dBi sinyal kazanımı
Geleneksel anten tasarımına göre 2x sinyal gücü
En iyi WIFI sinyal iletimi için akıllı anten fonksiyonlu iki anten
En iyi sinyal gücü yönü ve konumu için çok açılı eğim ve manyetik taban

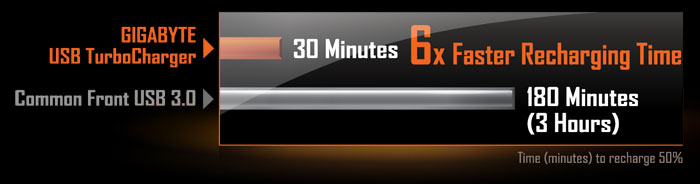

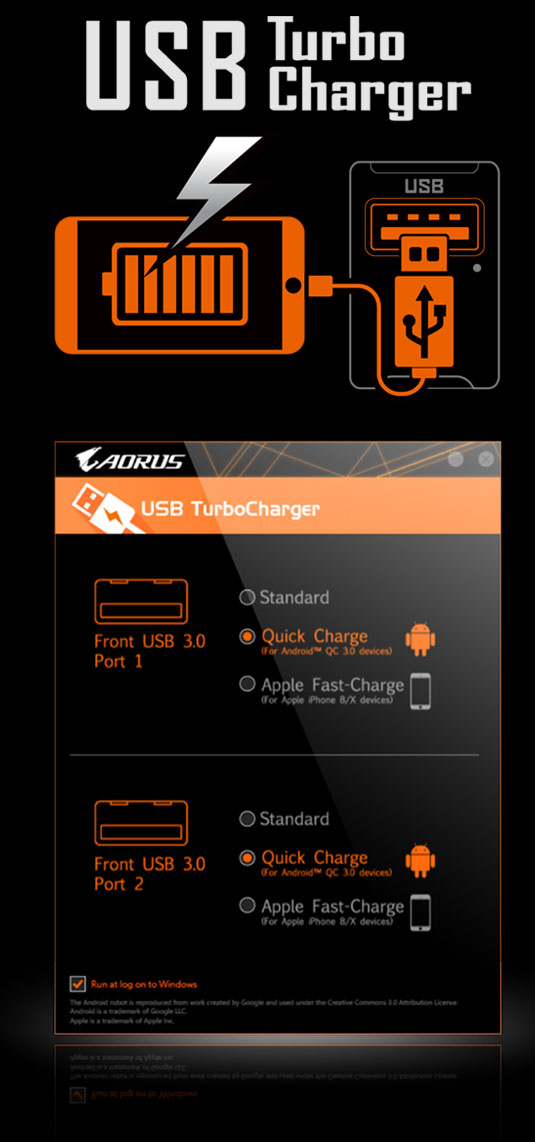

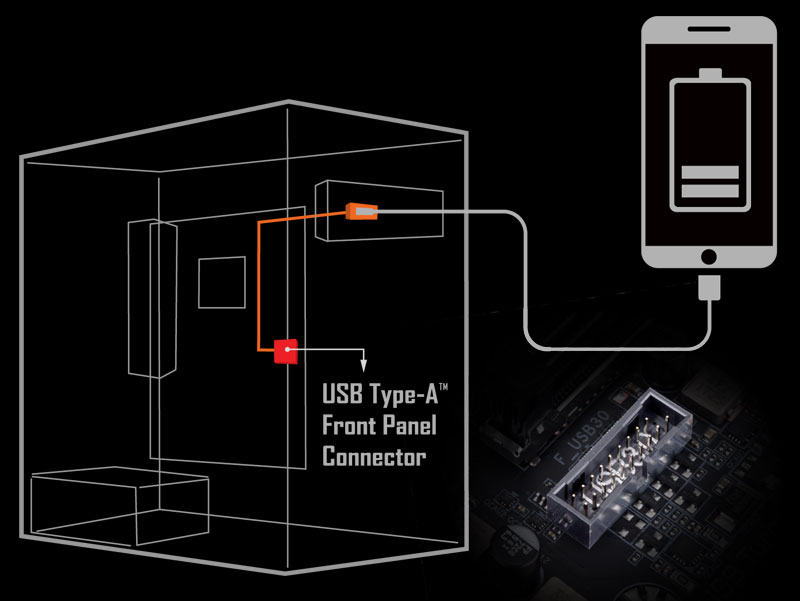

USB TurboCharger

GIGABYTE patenti USB TurboCharger teknolojisi, kullanıcıların mobil cihazlarını 30 dakikadan daha kısa sürede %50'ye varan hızlarda müthiş hız ile şarj etmelerini sağlıyor. Anakartımıza ön USB 3.0 Tip-A kablosu bağlayarak USB TurboCharger, hem Android cihazlarını hem de QC 3.0 ve Apple Fast-Charge fonksiyonlu Apple cihazlarıyla şarj edebilir.

*Şarj süresi cihazların donanım tasarımına, pil boyutuna, ön USB 3.0 kablo şasi kalitesine ve çevresel faktörlere göre değişir, gerçek sonuçlar değişebilir.

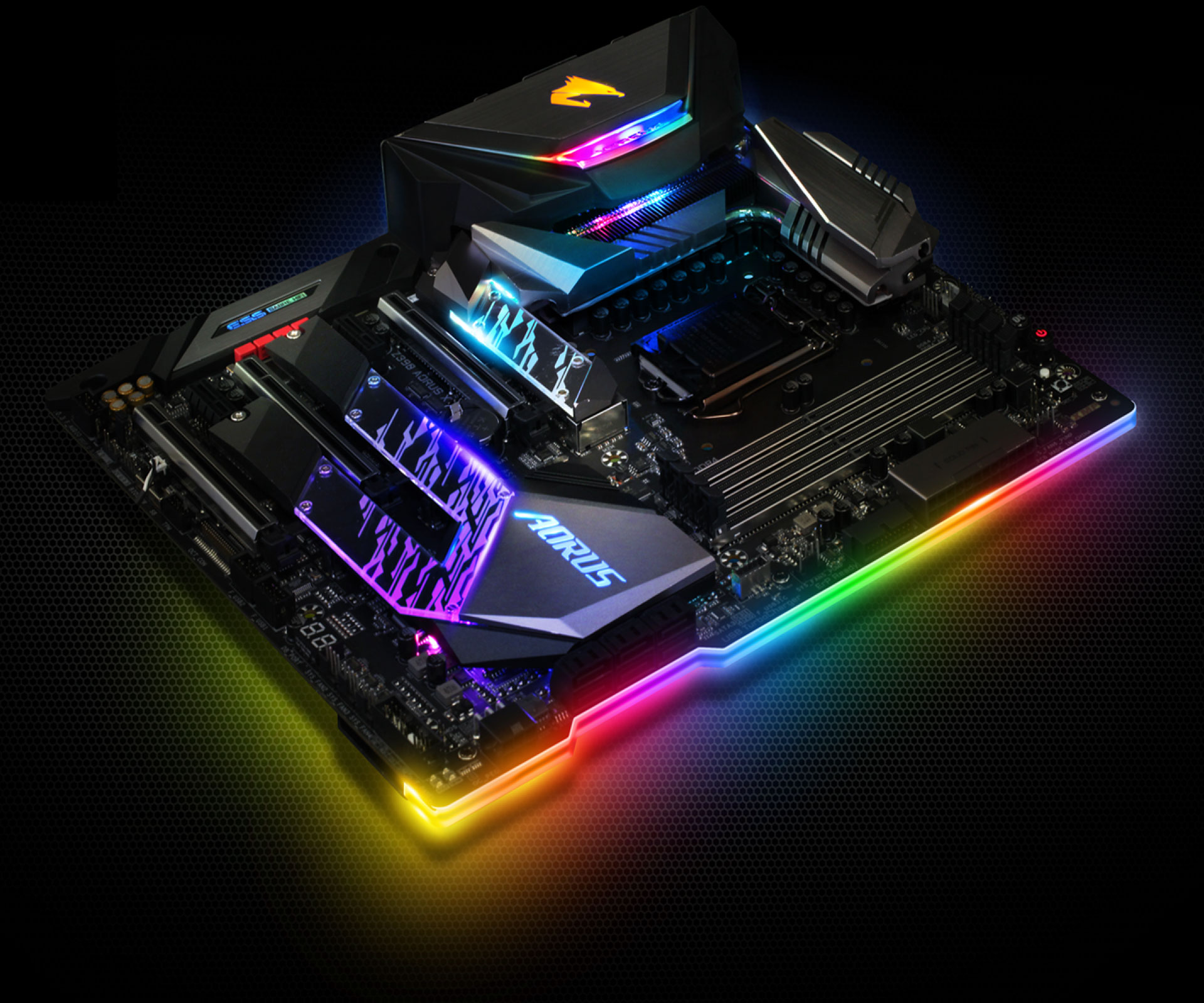

Mükemmel Estetik

GIGABYTE ID ekibi, Z390 AORUS XTREME'yi çizimden tasarlıyor. GIGABYTE, fikirlerin kavramsallaştırılması, ince ayar detayları ve tartışmaya girmesiyle sayısız saatler geçirdikten sonra, eşit parçadaki canavar ve güzelliğe sahip bir kart üretti.

Mükemmel Estetik

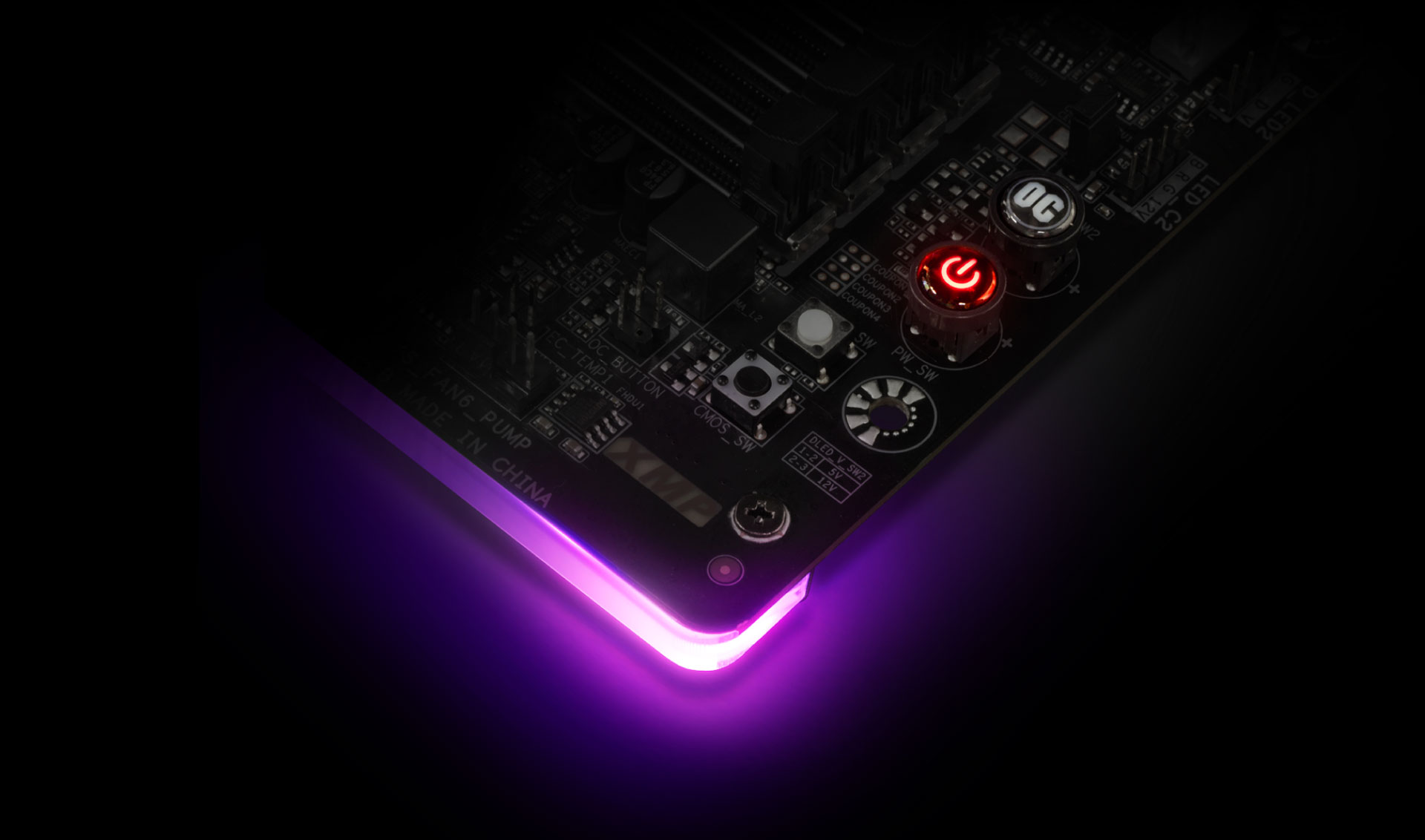

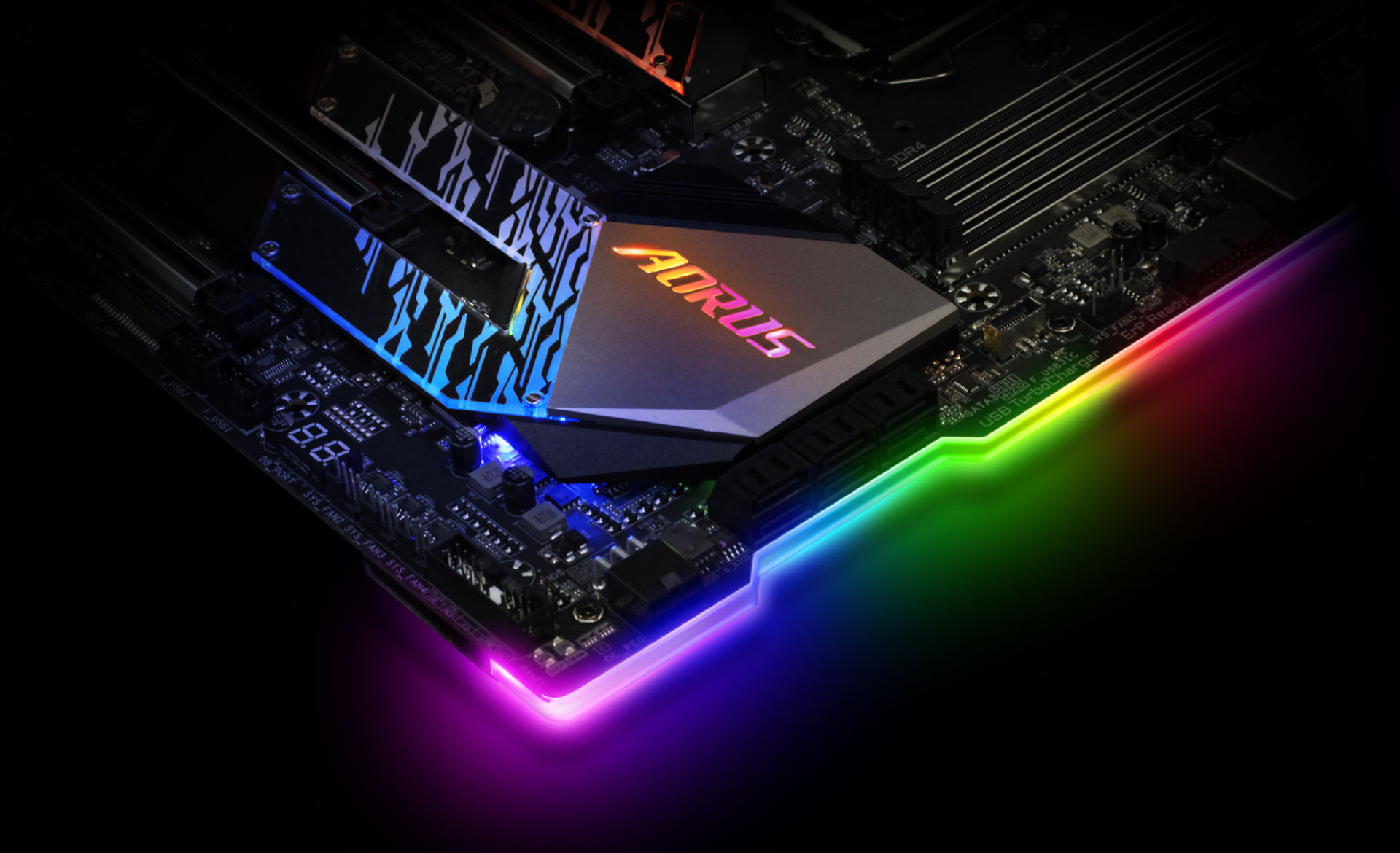

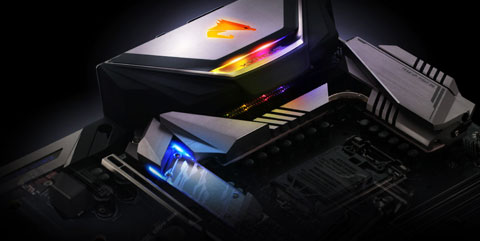

RGB Fusion 2.0

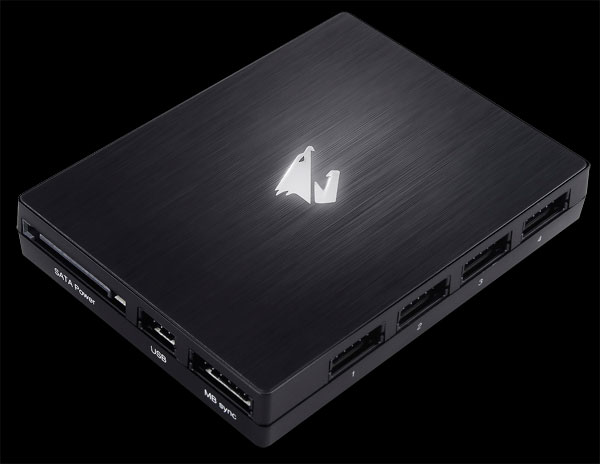

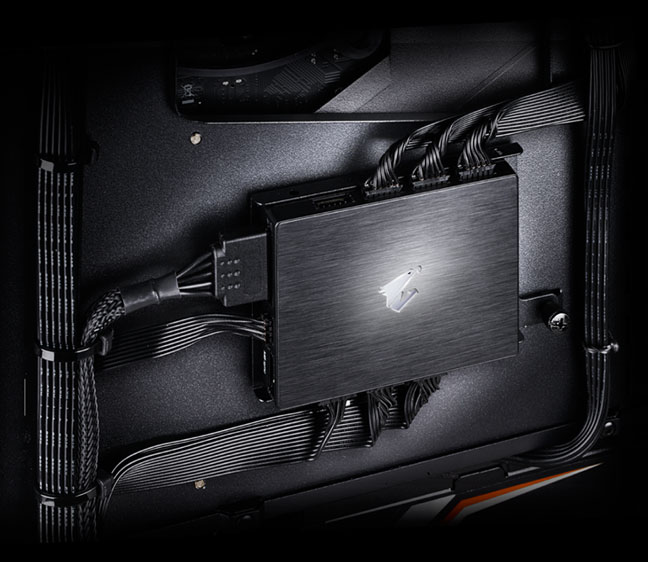

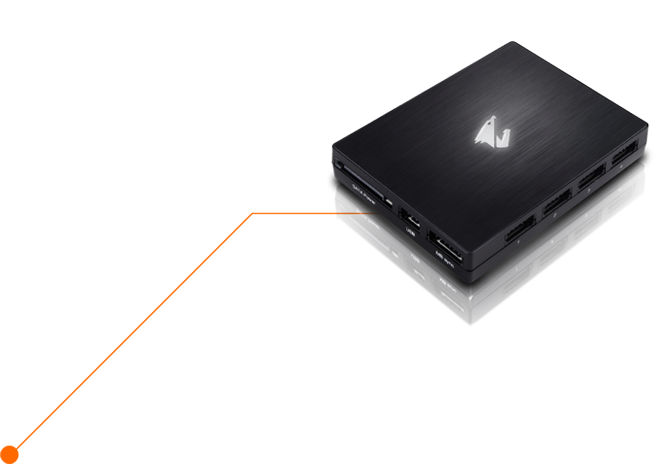

AORUS RGB FAN KOMUTANI

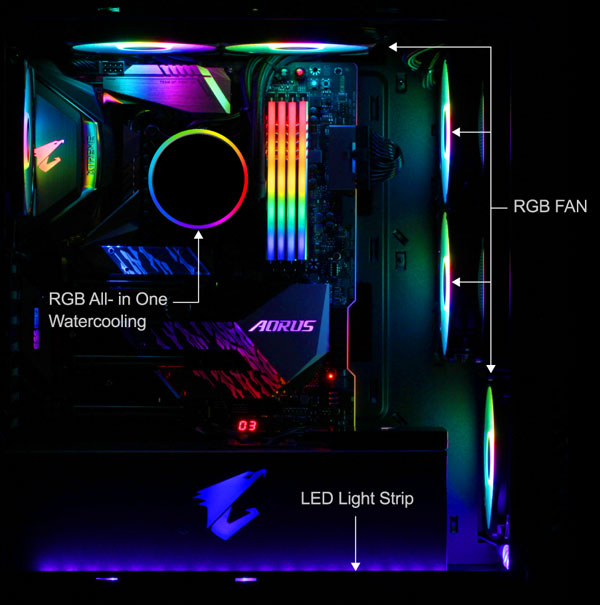

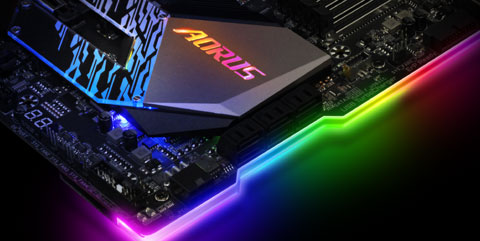

Çok Bölgeli Işık Gösterisi Tasarımı

Now offering more LED customizations than ever, users can truly adapt their PC to represent their lifestyle. With full RGB support and a redesigned RGB Fusion 2.0 application, the user has complete control over the LEDs which surround the motherboard.

Not:: Lighting effects depicted are for demonstration purposes only. Actual lighting effects may vary by model.

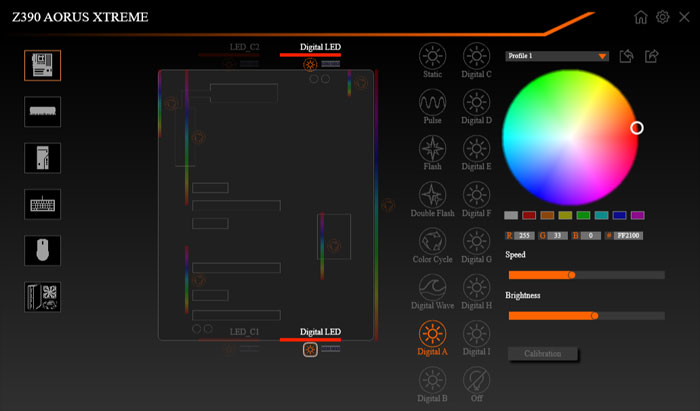

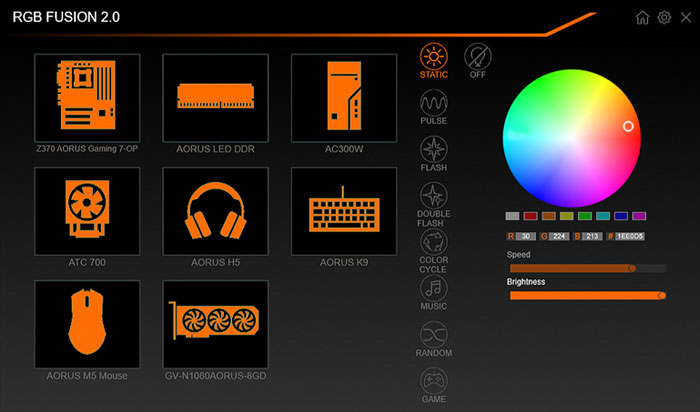

RGB Fusion 2.0, entegre sezgisel kullanıcı arayüzüyle, desteklenen tüm cihazlarda aydınlatma efektlerini özelleştirmek için size daha iyi bir çözüm sunar. Anakartlardan grafik kartlarına ve çevre birim ürünlerine kadar, oyun sisteminizi kendi tarzınızla kişiselleştirebilir ve profilleri paylaşarak sisteminizi sergileyebilirsiniz. Ek olarak, yeni oyun modu, size en sürükleyici oyun deneyimini sunmak için aydınlatma efektlerini seçilen oyunlarla etkileşimli hale getirir.

Tek tıklama ile senkronize edin

Dilediğiniz gibi bireysel kontrol

Profesyonel kasa modülleri için özel aksesuar paketi

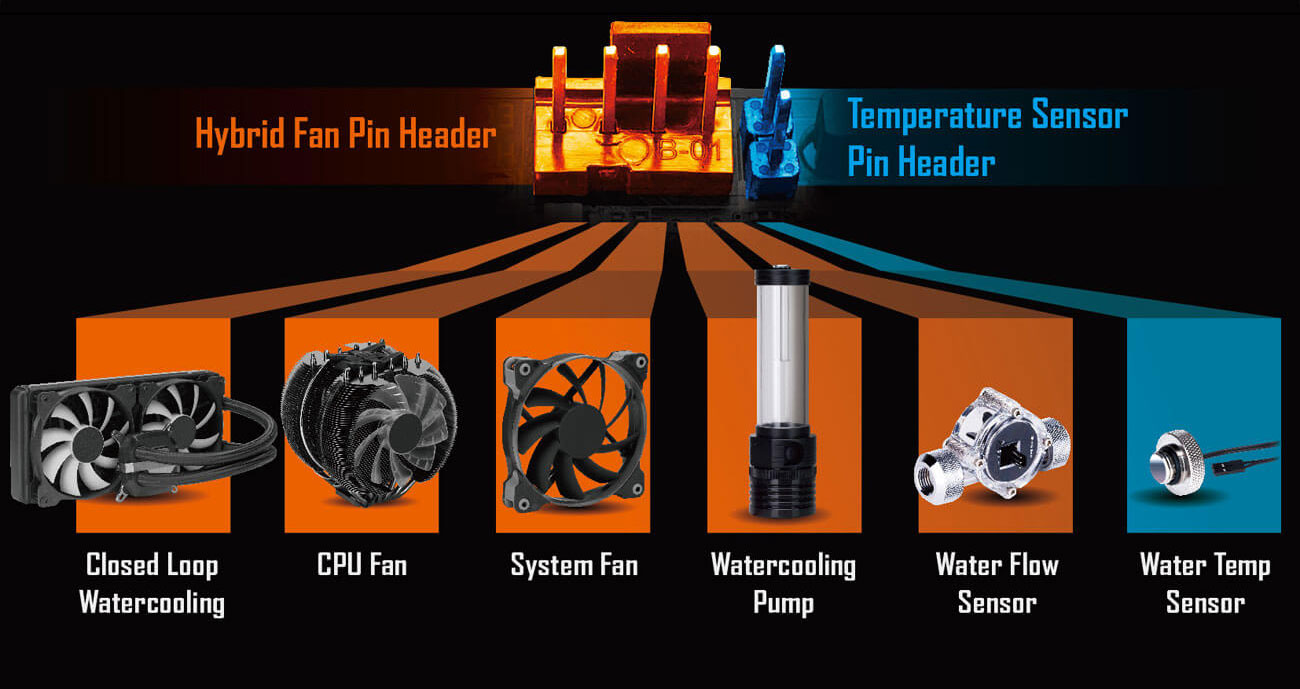

8 Hibrit Fan Bağlantı Başlığı

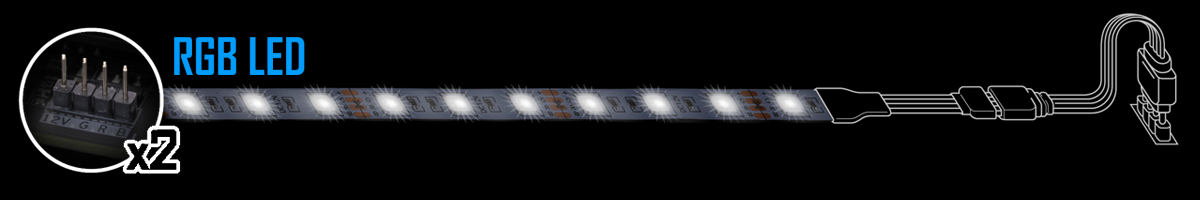

8 RGB LED Başlığı
8 Adreslenebilir LED Başlığı
2 Dış Sıcaklık Sensörleri
Ek USB RGB cihazları için 2 USB 2.0 başlığı
Tüm Hibrit Fan Başlıkları ve RGB / Adreslenebilir LED Başlıkları bağımsız olarak kontrol edilen hız ve aydınlatma modellerine sahiptir
Kompakt boyutu ve manyetik tabanı ile şasiye kolay montaj

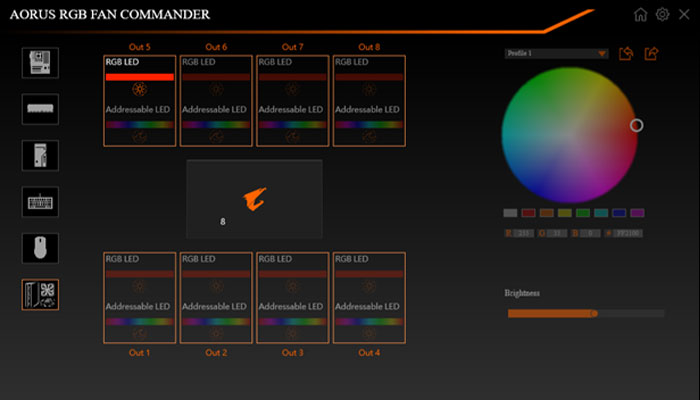

Perfectly control the devices connected to the AORUS RGB FAN COMMANDER via RGB FUSION 2.0 and Smart FAN software.

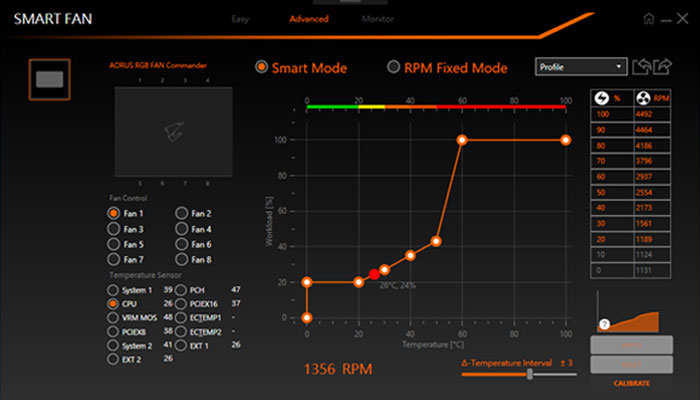

Gereksinimlerinize göre 8x Fan hızlarını ayrı ayrı yönetin. Sisteminizin serin kalırken performansını koruyabilmesini de sağlar.
Synchronize up to 16 lighting devices with RGB FUSION 2.0.

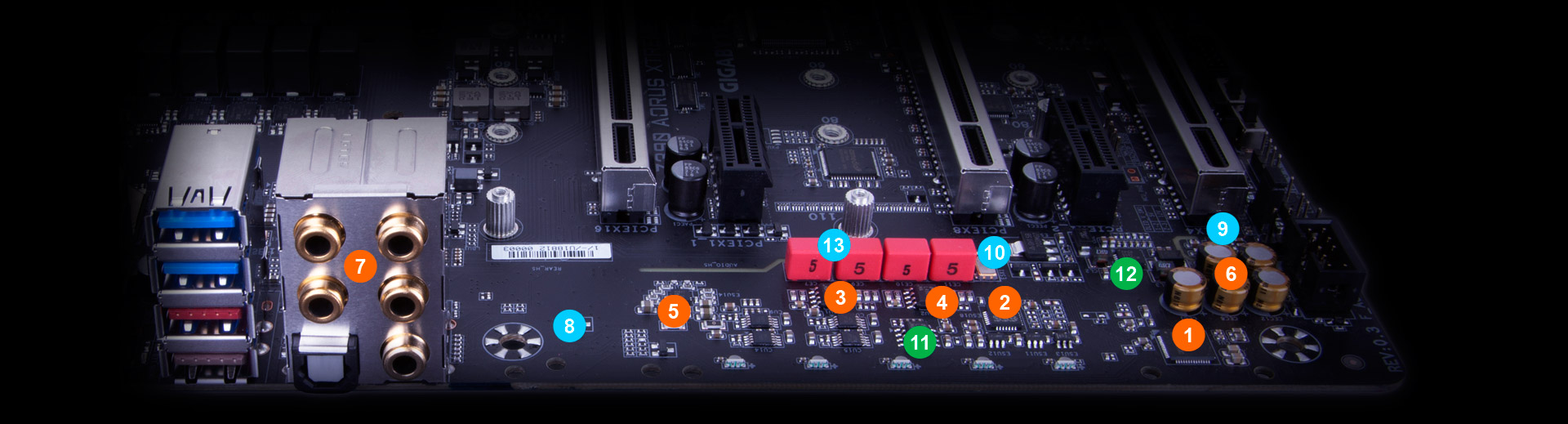

Hi-Fi Ses Sistemi

Hala anakart sesinin sadece "temel ses çıkışı" olduğunu düşünüyor musunuz? En iyi ve kristal ses kalitesini sağlamak için, tüm ses kalitesi bileşenleriyle Z390 AORUS XTREME'ye %100 tam Hi-Fi ses kartı yerleştirdik.

Hi-Fi Ses Sistemi

Ses Sinyali İşleme

Dijital Ses

Gerçek Hi-Fidelity Müzik

Surround ses sağlar ve DSD müzik çalma özelliğini etkinleştirir

Dijital / Analog Dönüştürme

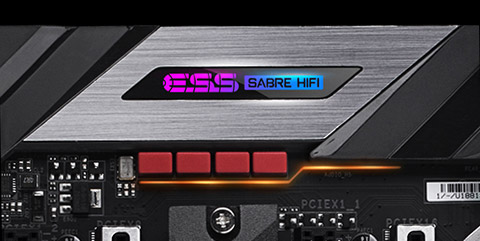

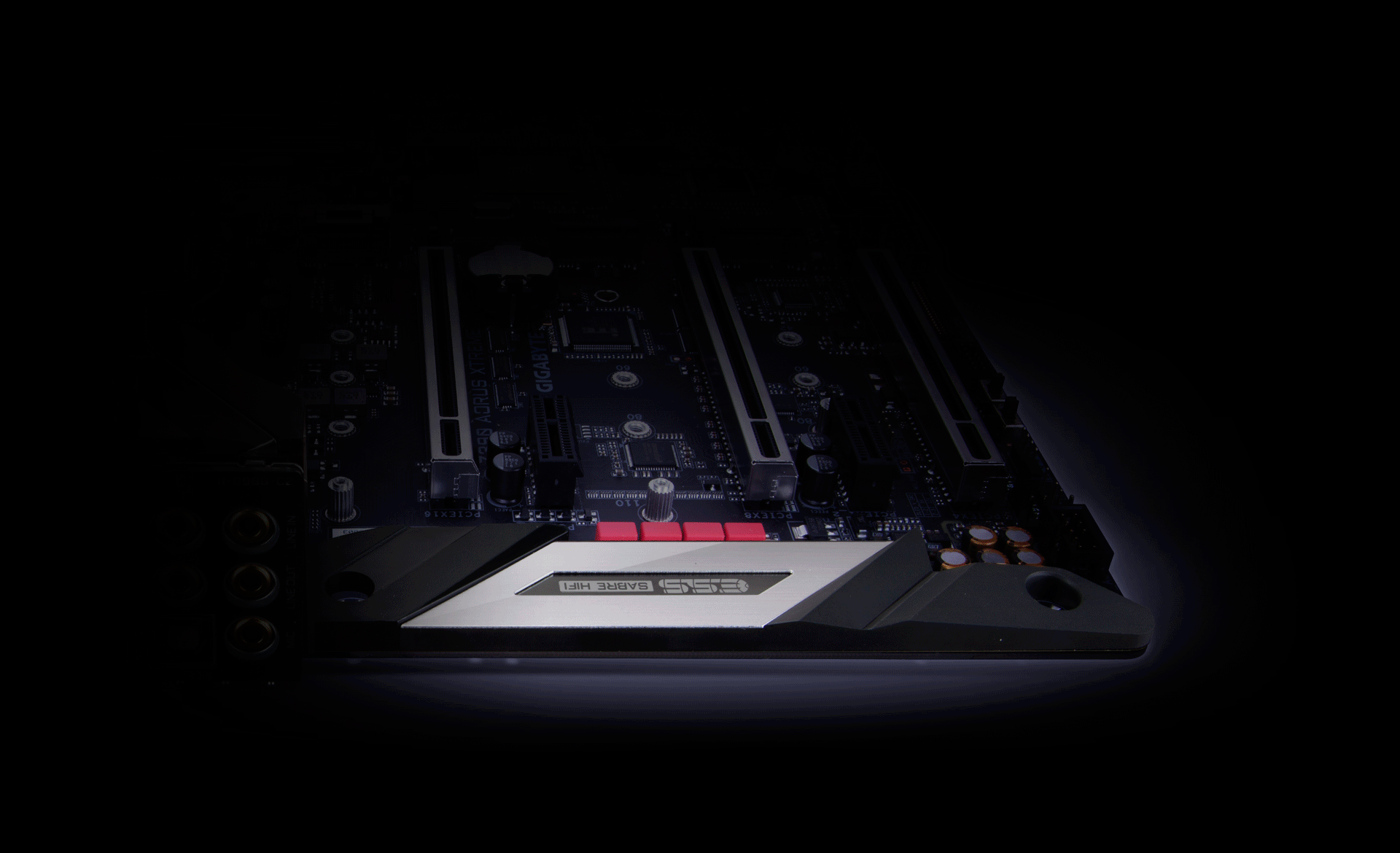

ESS SABRE referans DAC

Hyperstream Dinamik Aralığı (DNR 127dB)
High-Res music (32bit, 192KHz PCM)
Dünyanın en iyi THD + N (THD + N -120db)

L / R Kanal Sinyal İşleme

Dahili dengelenmiş ses tasarımı ile analog sinyal işleme L / R ayırma

Maksimum stereo ses kalitesi ve yüksek kaliteli sinyal iletimi için

Ses Sinyali Amplifikasyonu

TI Burr-Kahverengi Ses OP Amper

Düşük stereo cross talk, Yüksek Çıkış Gücü

Odyofil Sınıf Kapasitörleri

Gerçek akustik ses sunun

Kristal Ses Çıkışı

Altın Levha Kaplamalı Ses Çıkışları

Yüksek korozyon ve oksidasyon direnci

Ses Sinyali Optimizasyonu

Anti-pop Devre Tasarımı

Ses jakını takarken ve çıkarırken oluşan pop sesini önler

Otomatik Empedans Algılama

Kulaklık girişlerini 6-600 Ω arasında otomatik algılar ve uygun çıkış gücünü otomatik olarak ayarlar

Hassas TXC Osilatör

Dijital-Analog Dönüştürücüler için kesin zaman tetikleyicileri sağlar.

Odyofil Sınıf Kapasitörleri

Ünlü WIMA kondansatörler, kristal ve dengeli ses sağlamak için geri besleme sinyali işleme olarak kullanılır.

Temiz Ses Gücü

Bağımsız Analog Güç

Minimum gürültüyü sağlamak için ses bileşenleri için temiz analog güç sağlar.

Güç arıtma

Dijital Analog Dönüştürücüler'e temiz güç sağlar

Ultra Durable

GIGABYTE, dayanıklılığı ve yüksek kaliteli üretim süreci ile tanınır. Söylemeye gerek yok, Z390 AORUS XTREME'de bulabileceğimiz en iyi bileşenleri kullanıyoruz ve her bir yuvayı sağlam ve dayanıklı hale getirmek için her yuvayı güçlendiriyoruz.

Ultra Durable

Katı Pin

3X PCIE Zırhı

4X Hafıza zırhı

Q-Flash Plus

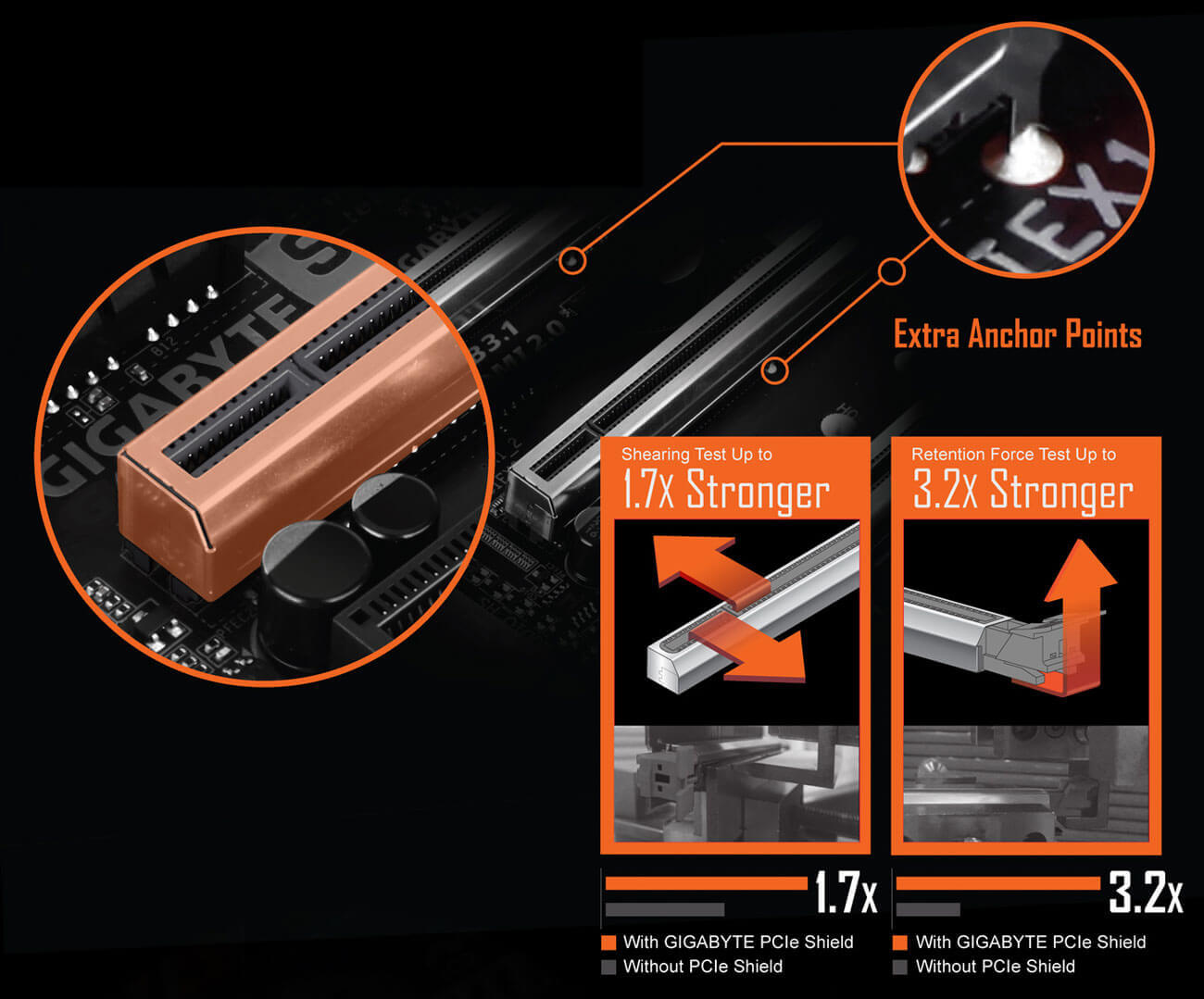

Ultra Durable™ PCIe Zırhı

Endüstri Lideri Ultra Durable ™ PCIe Armor

GIGABYTE’ dan yenilikçi PCIe metal koruyucu, gelişmiş Grafik kartlarının gereken desteğini sağlamak için PCIe konnektörleri güçlendiriyor. PCIe metal koruma, topraklanmış sistem gibidir, ayrıca olası müdahalelere karşı koruma sağlar.

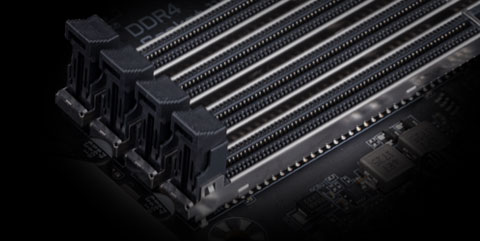

Ultra Durable™ Bellek Armor

AORUS'un tek parçalı paslanmaz çelik ekran tasarımı, PCB bozulmalarına ve bükülmeye, plakanın bükülmesine karşı ve olası herhangi bir ESD girişimini önler.

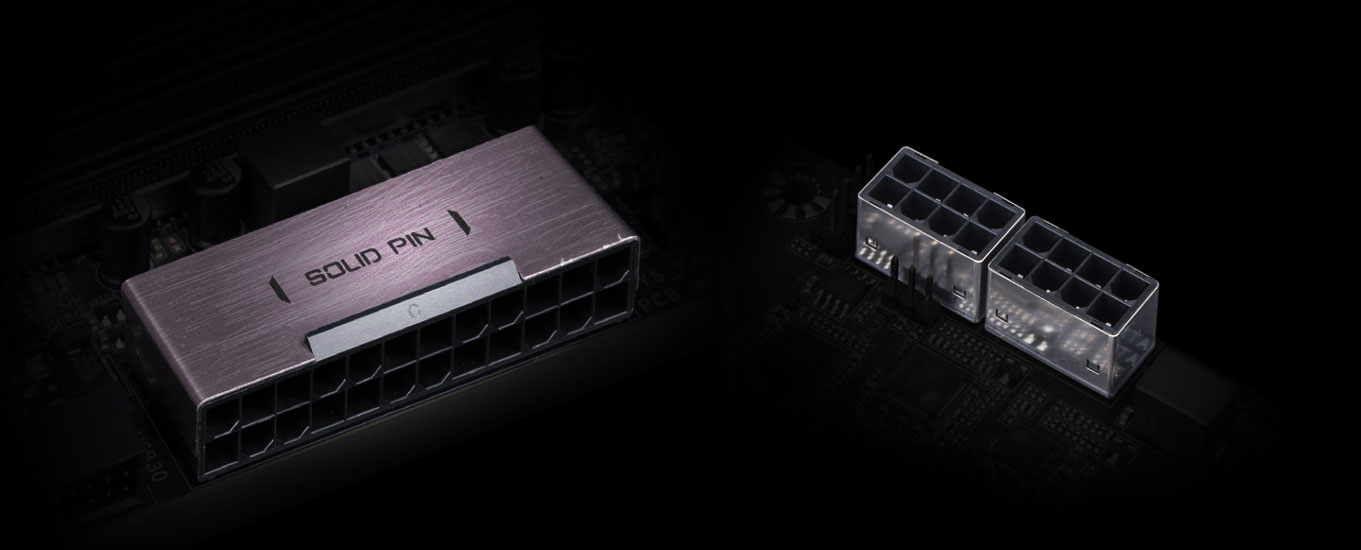

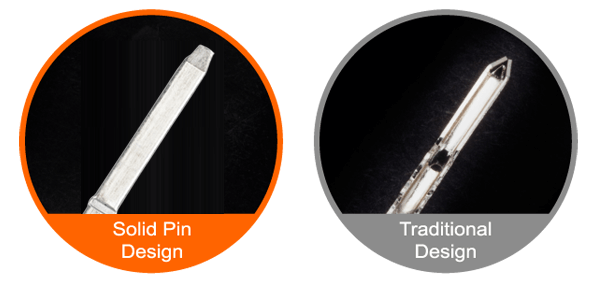

Katı Pimli Güç Konektörü

Z390 AORUS anakartlar, ATX 24pin ve ATX 12V 8pin + 8pin güç konektörlerini, CPU aşırı yükleme sırasında kararlı bir güç kaynağı sunmak için sağlam bir kaplamaya sahiptir.

Sağlam Pin Güç konnektörü avantajları

Elektrik için daha büyük temas alanı
Daha yüksek güç ve üretilen ısıyı sürdürmek için daha fazla metal miktarı
Ultra dayanıklı ve uzun ömürlü

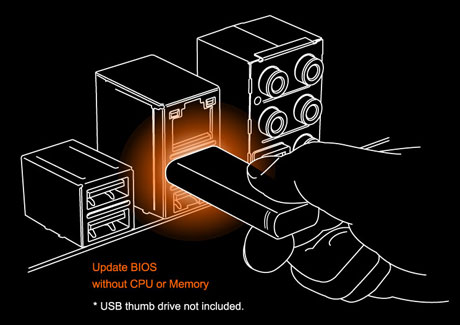

CPU içermeyen USB BIOS Güncellemeleri

AORUS Q-Flash Plus kullanıcıların, CPU veya Bellek takılmasına gerek duyulmadan bir USB kullanarak en yeni BIOS'a güncelleme yapmalarını sağlar.

GIGABYTE anakartınızdaki BIOS' unuzun güncellenmesi, dahili bellek olmadan bile, hızlı bir şekilde yapılabilir. EC Denetleyicisi'ni kullanarak GIGABYTE Anakart' ınızdaki BIOS, sisteminiz ön yükleme yapılamıyorsa da Q-Flash Plus ile güncellenebilir. İşlem tamamlandığında ve sisteminizi normal şekilde açmaya hazırsanız, EC denetleyicisinin yanında bir LED size bunu bildirir.

GIGABYTE BIOS & APP MERKEZİ

İyi yazılım mükemmel donanım ile el ele gider. Z390 AORUS XTREME, kullanıcıların anakartın her yönünü kontrol etmelerine yardımcı olmak için çeşitli kullanışlı ve sezgisel yazılımlar bir araya getirdi.

GIGABYTE BIOS & APP MERKEZİ

BIOS

APP Merkezi

EasyTune

Sistem Bilgisi Görüntüleyicisi

BIOS

Yeni Kullanıcı Arayüzü

Tüm yeni EASY MODE, CPU saat, Bellek, Depolama, Fan gibi bir sayfada önemli donanım bilgilerini gösterir.

Favorilerim

Hızlı erişim için sürekli kullanılan öğeleri favori menüye ekleyin.

Depolama Bilgileri

SATA, PCIE ve M.2 arabirimi dahil olmak üzere her türlü depolama bilgisini gösterir.

Değişiklikler

Bios'u kaydetmeden ve çıkmadan önce tüm değişiklikleri listeleyin. Genel ayar değişikliklerini hızlı bir şekilde gözden geçirin.

Optimize Edilmiş Bellek Kurulumu Hatırlatıcısı

Kullanıcı iki bellek modülü yüklediğinde ancak tek kanal modunu çalıştırdığında doğru kurulum hatırlatma mesajını görüntüler.

Sezgisel Yük Hattı Eğrisi

Her yükleme çizgisi kalibrasyon ayarını sezgisel bir eğri grafiğinde açıkça gösterir.

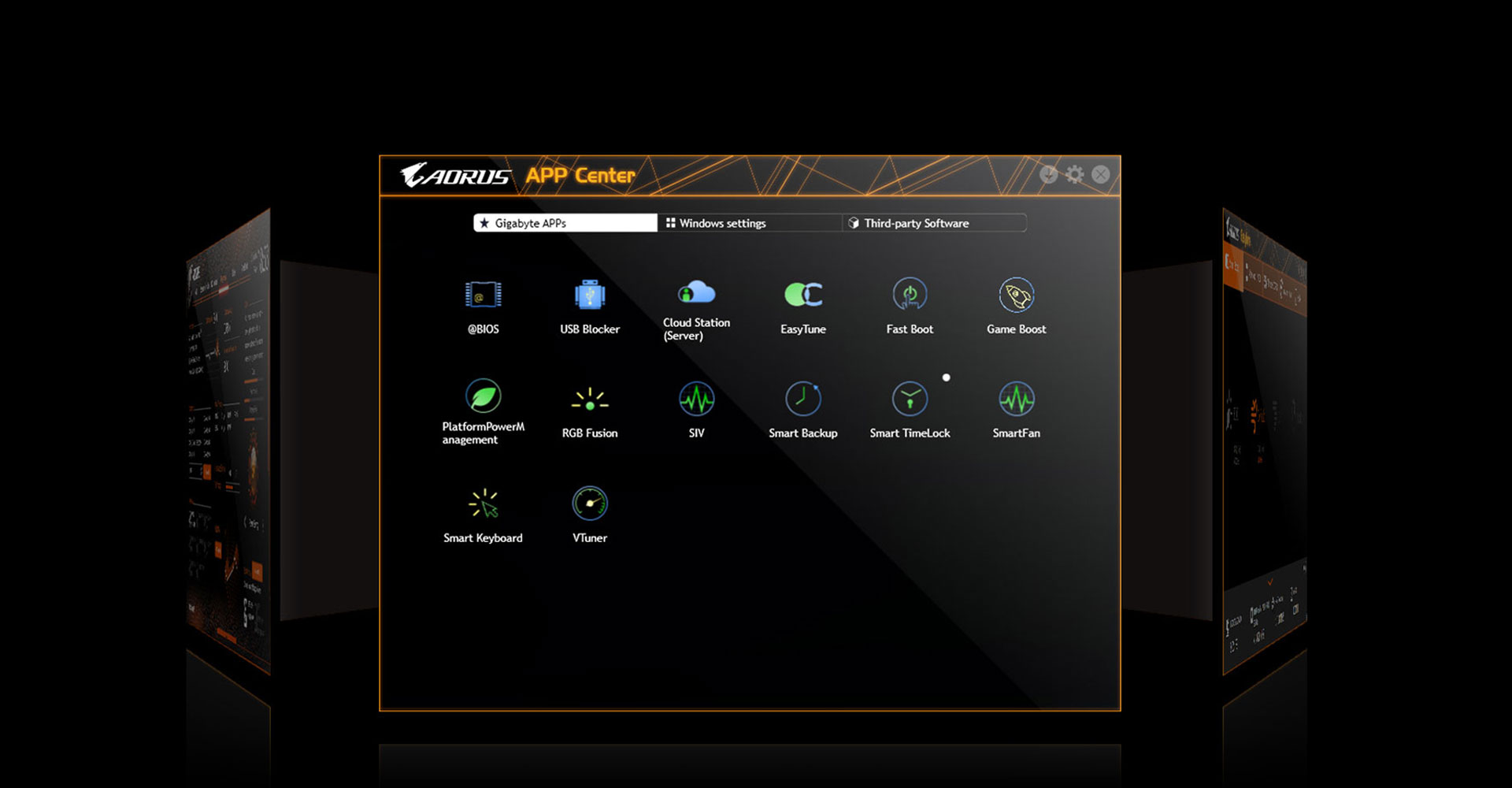

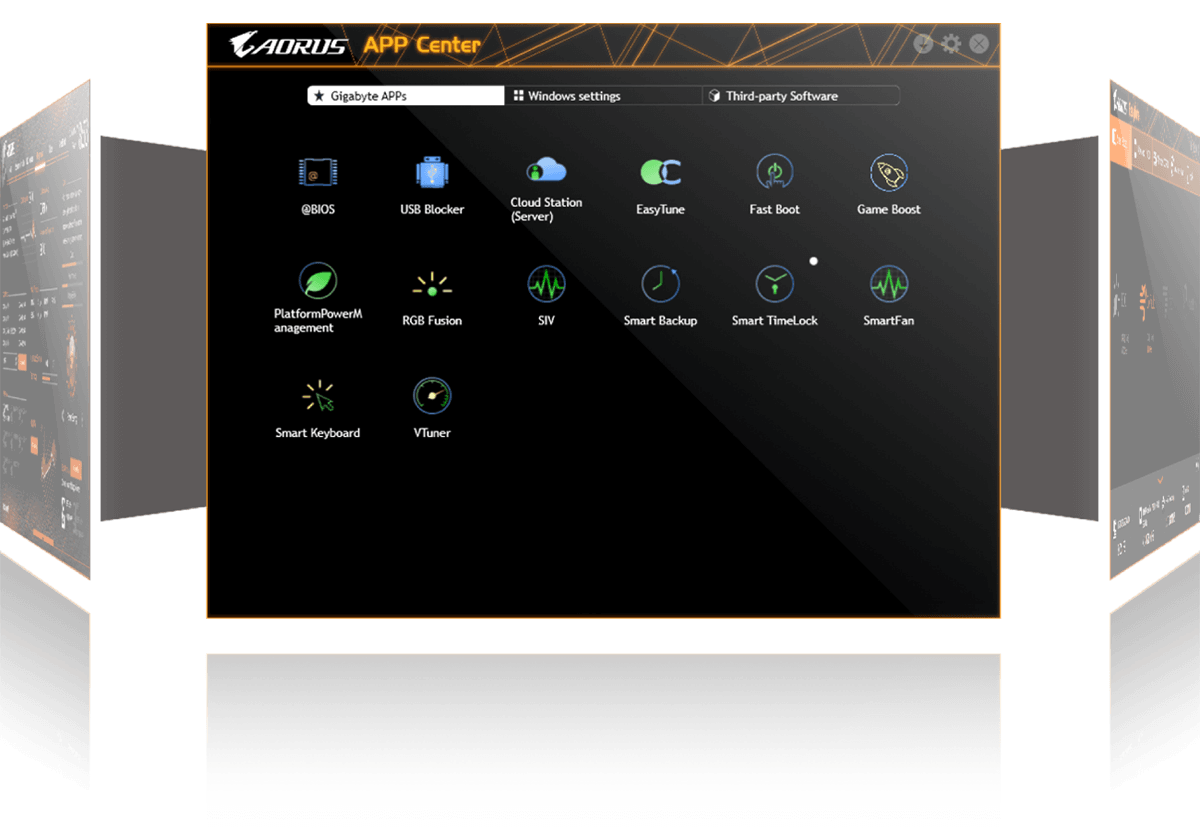

APP Merkezi

GIGABYTE APP CENTER, tüm GIGABYTE MB yardımcı programlarının ve sürücülerinin faydalı bir portalıdır, APP CENTER'dan kurmak istediğiniz herhangi bir programı seçebilir ve en son yardımcı programlar ve sürücülerle güncellemeyi sürdürebilirsiniz.

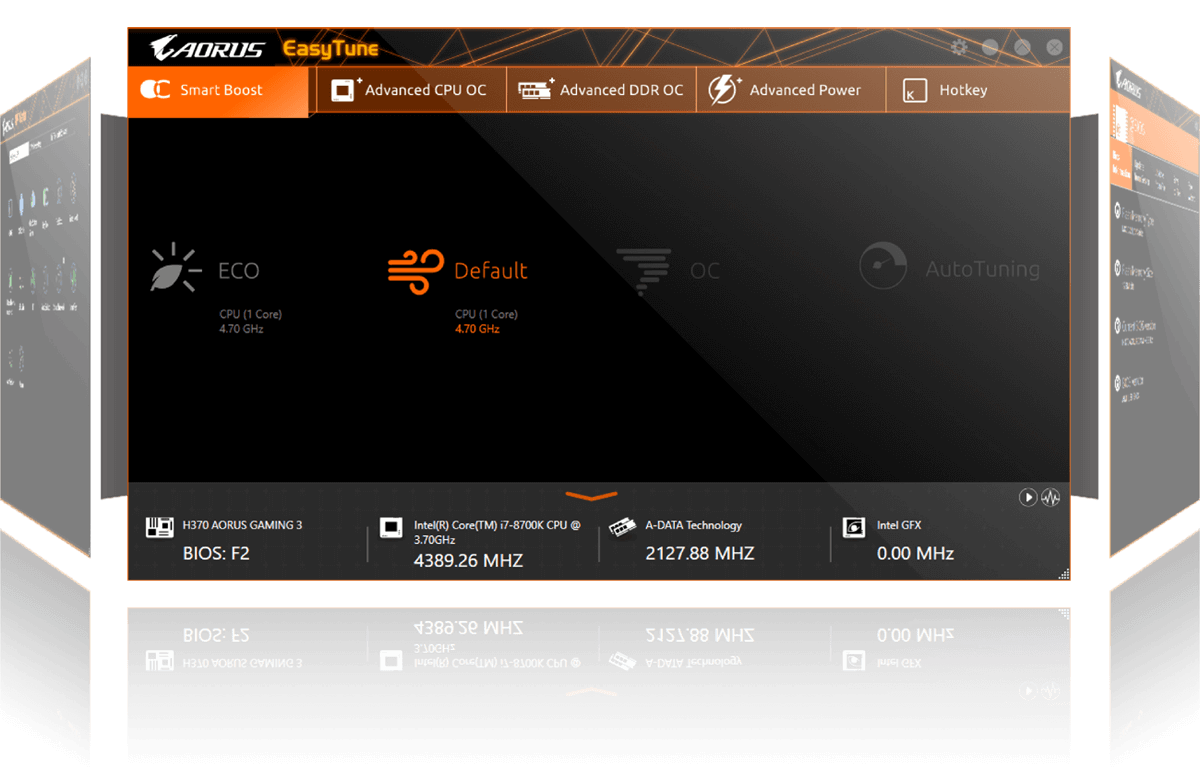

EasyTune™

GIGABYTE'ın EasyTune™ uygulaması basittir ve arayüz kullanımı oldukça kolaydır, kullanıcıların Windows ortamında sistem ayarlarının ince ayarlarını yapmalarına veya sistem, hafıza hızlarını ve voltajlarını ayarlamalarına izin verir. Smart Quick Boost ile, bir tıklama otomatik olarak sisteminizi hız aşırtmaya alır, daha fazlasına ihtiyaç duyduğunuz da size performans artışı verir.

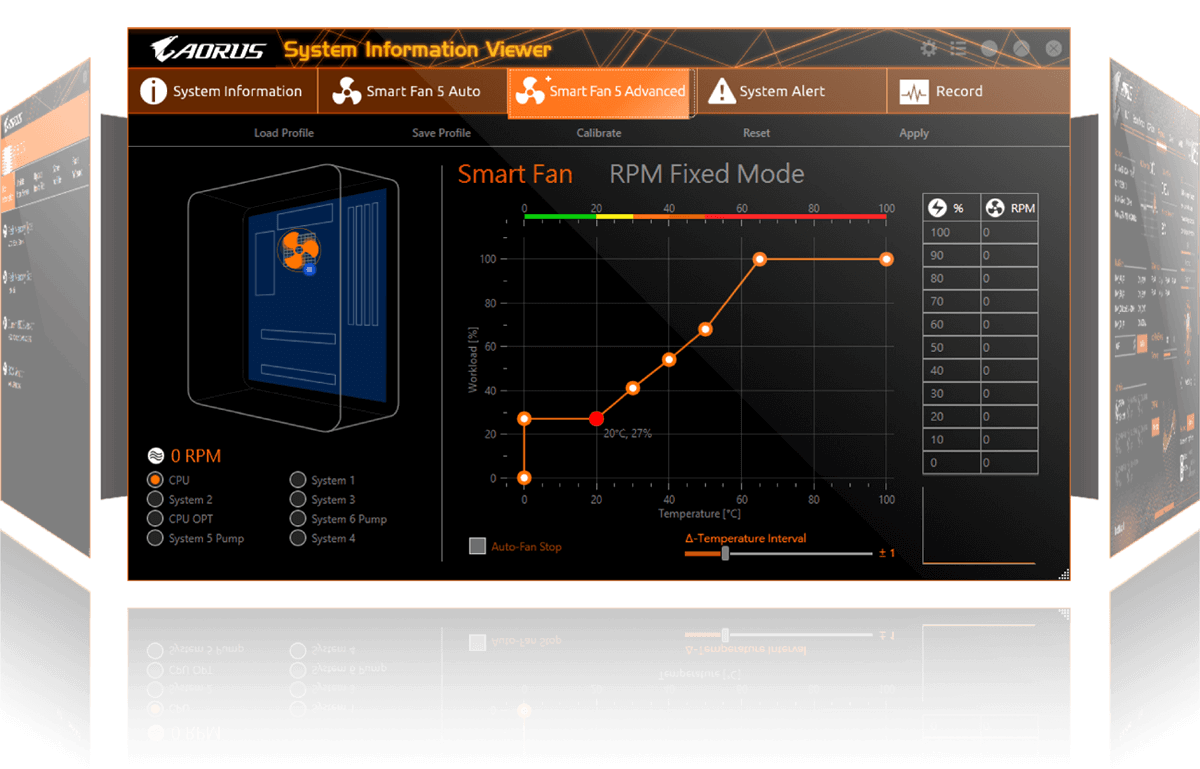

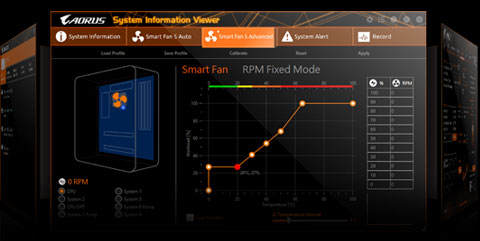

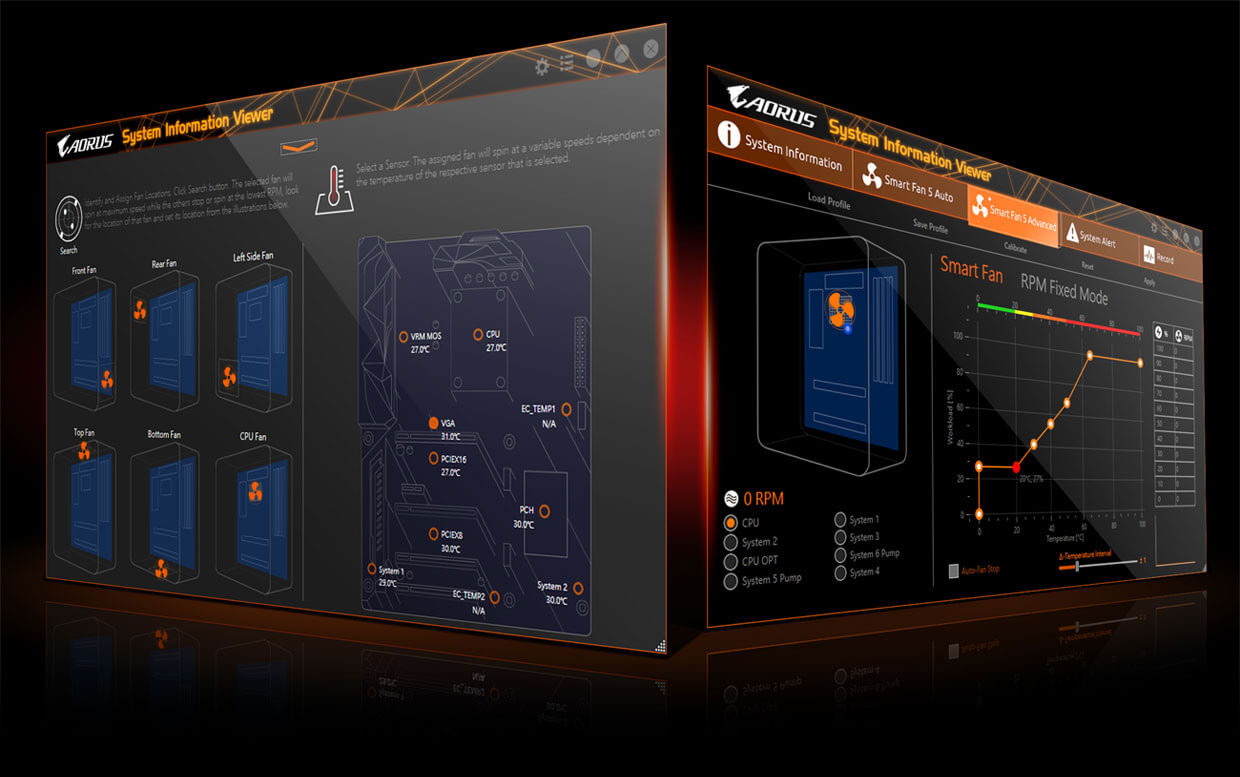

Sistem Bilgisi Görüntüleyicisi

GIGABYTE Sistem Bilgi Görüntüleyicisi, mevcut sistem durumunuza erişmenizi sağlayan merkezi bir konumdadır. Saatleri ve işlemci gibi bileşenleri izleyin, tercih ettiğiniz fan hızı profilini ayarlayın, sıcaklık çok yükseldiğinde uyarılar oluşturun veya sisteminizin davranışını kaydedin; Bunlar Sistem Bilgisi Görüntüleyicisi'nin yetenekleridir.
