Yeni PC'niz için Ultra Dayanıklı Anakart™ olduğumuzu iddia ediyoruz.
GIGABYTE 8 Series Overclocking Motherboards/CPU Güç Dizaynı


Tam IR®  Destekli Dijital CPU Güç Dizaynı
GIGABYTE Ultra Durable™ 5 Plus anakartları, International Recifier® 'dan sektörün önde gelen PowIRstage™ kontrollerini kullanmıştır. Bu 100% dijital kontroller; anakartların en çok güç ihtiyacı ve enerji duyarlılığı olan bileşenlerine muhteşem bir güç dağıtımı yaparak, kullanıcıların gelecek nesildeki Intel®Core™ işlemcilerinden mutlak ve maksimum performansı elde etmelerini sağlar.

International Rectifier (IR®)'dan Toplama Çözüm

Tam IR® Dijital PWM Kontrolleri

Z87X-OC Force

IR® PowIRstage® IC

IR® Dijital PWM Kontrolleri







Tek Ambalaj Tasarımı

IR, ısı kapasitesini ve PowIRstage düzenini iyileştirerek, DirectFET ® için geliştirilen dünya sınıfı paketleme teknolojisini diğer MCM paketlerinin önemli ölçüde üzerine çıkarmıştır.

Tek Ambalaj Tasarımı*
 vs..
Çoklu-Yonga Tasarımı


Yüksek Yan MOSFET

Sürücü IC


Düşük Yan MOSFET
* Sadece Z87X-OC Force

Diğer MOSFET düzeni uygulamaları, önemli anakart taşınmazını ele alarak ve daha fazla elektrik kaçağı oluşturarak; yüksek- düşük yan MOSFET'lerin ve sürücü IC’nin çoklu-çip, yan-yana düzenlemesini kullanır.
Yüksek Yan MOSFET
(Geleneksel MOSFET)

Düşük Yan MOSFET
(Geleneksel MOSFET)

Sürücü IC
(MOSFET Sürücüler)




Power Stage
(IR3550 PowIRstage® olarak da bilinir


)
Düşük RDS(on) MOSFET
(WPAK, PowerPAK MOSFET olarak da bilinir...)

8 pinler
(4 right, 4 left)
Geleneksel MOSFET (D-Pak MOSFET olarak da bilinir...)

3 pinler
(1 sağ, 2 sol)

Nesneler arasındaki boyut oranı sabittir



Ultra Soğuk, Ultra Verimli, Ultra Performans
Geleneksel MOSFET
IR3550 PowIRstage®®



*Test sonucu sadece referans içindir. Sonuçlar sistem yapılandırmasına göre farklılık gösterebilir.
* 4 fazlı IR3550 PowIRstage® ile 2x Copper PCB vs. 4 fazlı geleneksel MOSFET @ 100A ısı soğutması olmadan yapılan laboratuvar testinde 10 dakikada yüklenmiştir.

Düşük ısı = Yüksek Hız Aşırtma
Aşırı Isınma

Hız Aşırtması için yetersiz güç


IR3550 PowIRstage ® IC’ler diğer MOSFET tasarımlardan
daha serin kalarak kullanıcıların daha yüksek seviyelerde overclock performansı
yapabilmelerini sağlar. Her güç bileşeni bir maksimum termal çalışma
sıcaklığına sahiptir, ve bir kere ulaştı mı daha fazla voltaj eklemek sadece
başarısız bir overclock ile sonuçlanacaktır. IR3550 PowIRstages ® geleneksel
tasarımlardan daha yüksek voltajlarda ve daha soğuk ısılarda çalışabildiklerinden
beri, overclock yapanlar yüksek hız aşırtma potansiyeli ile sonuçlanan, gerilimi
artırmak için daha fazla boş alana sahip olabiliyorlar.
MOSFET Hız Aşırtma Kararlılığı
IR3550
PowIRstage®
En iyi
Düşük RDS(on) MOSFET
(WPAK, PowerPAK MOSFET olarak da bilinir...)
İyi
Geleneksel MOSFET
(D-Pak MOSFET olarak da bilinir... )
OK

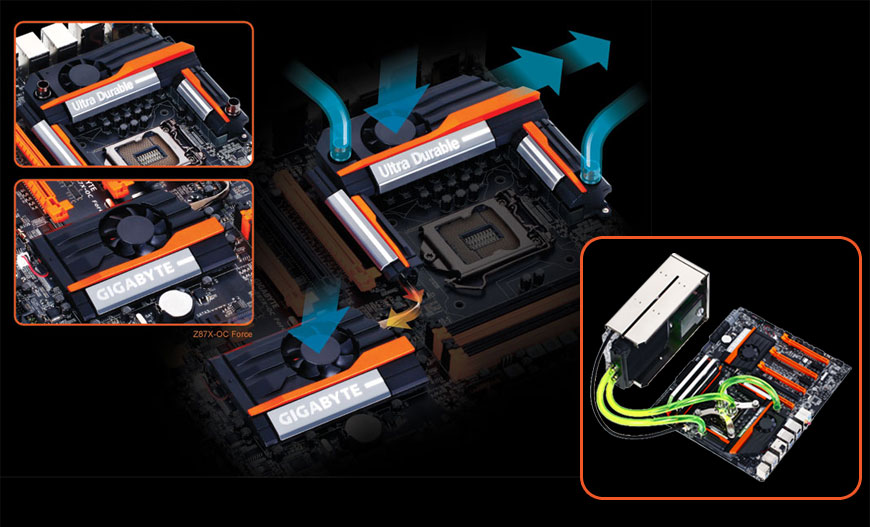

OC Cool
GIGABYTE Z87X-OC Force Aanakartı, PWM bölgesi için hem pasif hem aktif görevlendirilebilen su soğutma düzenine sahip, muhteşem bir soğutma özelliğine sahiptir. Ortadaki delik kısmına sessiz çalışan bir fan koyulan ısı soğutması, sistemin zorlu hız aşırtma konfigürasyonlarında harikulade ısı dağımı yaparak sistemin ısınmasına engel olmaktadır.


GIGABYTE OPT Fan Desteği
Bugünün 3. parti su soğutma sistemleri, hem fan hem su pompalı soğutma için CPU fan gücü desteği gerektirmektedir. GIGABYTE 8. seri anakartları OPT fan desteği özelliğine ek olarak, son sürat devam eden işleyişlerde ayarlanması amaçlı su pompa sistemine bağlanabilen CPU fan pim kollektörü içermektedir. OPT Fan aynı zamanda iki yüksek performanslı fanı çalıştırmak içinde kullanılabilir.



Dijital PWM Kontrolleri ve PowIRstage® IC dizaynı modellere göre değişkenlik gösterebilir.
Özellikler ve Mevcut bileşen özellikleri modellere göre değişkenlik gösterebilir.
Fotoğraflar sadece referans içindir.
