Bilgisayarınız için Ultra Durable Anakart Konusunda Israrcı Olun





Ultra Durable ™ 5 - Sektörün En Kaliteli CPU / APU Güç Tasarımı
Bugüne Kadarki En İyi Ultra Durable ™ Anakartlarımız
En son GIGABYTE FM2 anakartlar, GIGABYTE’ın yeni Ultra Durable ™ 5 teknolojisi dahil olmak üzere birçok seçkin teknolojileri bir arada barındıran ilk AMD anakartlarıdır. Endüstrinin en yüksek oy alan 60A IR3550 PowIRstage ® IC’lerini içeren Yüksek Akım Kapasiteli bileşenlere sahip GIGABYTE Ultra Durable ™ 5 anakartlar, rekor kıran performans için işlemciye en kaliteli güç iletimini, soğuk ve verimli çalışmayı sunar ve daha uzun bir anakart ömrü sağlar.

IR3550 PowIRstage®
Sektörünün en beğenilen ve en çok Power Stage ödülü alanı
• Serin çalışma sıcaklıklarını korurken, 60A kadar güç iletimi
sağlayabilir
• Mükemmel Uyum: GIGABYTE Ultra Durable ™ 5 anakartlar eşsiz bir
kesintisiz güç

dağıtım sistemi için hem IR dijital PWM kontrolörleri hem IR PowIRstage ® IC'leri kullanır.

• %95’e kadar Endüstri Lideri Zirve Etkinliği



En Uygun CPU / APU Güç Tasarımı

2X Bakır PCB
Overclock ile ilişkili olağanüstü güç yüklerini kontrol edebilmek ve kritik CPU / APU güç teslim alanından ısıyı kaldırabilmek için bileşenler arasında elverişli güç izleme yolları sağlar.

Yüksek Kapasiteli Demir Alaşımlı Boğucu Bobinler
En istikrarlı güç iletimini sağlamak için 60A güce kadar yükselir.

* Gerçek bileşen özellikleri modele göre değişebilir..


İçerde ve Dışarda, Soğutma Gücü

GIGABYTE
Ultra Durable ™ 5 anakartlar, Düşük Zararlar, Yüksek Verimlilik ve Mükemmel
Termal Yönetim ile endüstrinin en yüksek 60A gücü özelliğine sahip IR3550 PowIRstage ® IC kullanmaktadır.



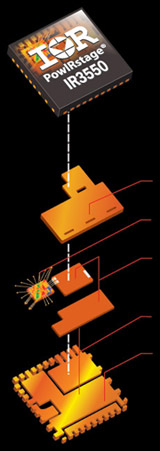

Düzenleme ve ambalajlama tüm güç yolları için tel bağlar yerine bakır bağlantıları kullanır, çınlama ve yüksek AC kayıplara neden olan yüksek elektriklenme gibi yüksek dirençli tel bağları da zararın azaltılmasını sağlar.

MOSFET’ler arasındaki güç bağlantıları kayıpları azaltmak ve ısıyı yaymak için oldukça düşük kayıplı bakır kullanır
International Rectifier tarafından uzmanlaşmış MOSFET sürücüsü IC.
Yüksek yan MOSFET (Kontrol FET) çok düşük geçitli yüke sahiptir. Düşük yan MOSFET (SyncFET) daha yüksek verimlilik için entegre bir Schottky Diode içerir.
Akım hem kontrol FET (Çalışma döngüsü AÇIK) veya Sync FET (Çalışma döngüsü KAPALI) ve bakır klip yoluyla cihazın altından çok kısa yollara sahiptir. Bu cihazın çok dayanıklı ve 60A güce dayanabilmesinin bir başka nedenidir.
Özel Bakır çerçeve ısıyı silikondan uzak tutar.
Geleneksel CPU/APU Güç Bölgesi Tasarımı

PWM kontrolör
MOSFET Sürücüler
Geleneksel Yüksek ve
Düşük yan MOSFET'ler
Bobin
Kapasitör
CPU/APU

CPU/APU Power Zone Q & A

CPU/APU Güç Bölgesi Nedir ?
CPU / APU Güç Bölgesi CPU/APU'ya güç sağlamaktan sorumlu bir anakartın çeşitli bileşenlerini içerir. (PWM Kontrolörler, MOSFET Sürücüleri, Yüksek ve Düşük yan MOSFET'ler, Bobinler, Kapasitörler ve ilgili devreler).

MOSFET nedir?
MOSFET elektrik akımının CPU/APU'ya akmasına ilk izin veren veya izin vermeyen bir anahtar olmasından dolayı, CPU/APU güç bölgesinin en kritik bileşenlerinden biridir. Bu anahtar görevi, MOSFET sürücüsü ve PWM kontrolörü tarafından kontrol edilir. Aynı zamanda elektrik tasarımının en pahalı bileşenlerinden biridir.

Güç Aşaması nedir ?
Güç Aşaması bir MOSFET sürücü, 1 yüksek yan MOSFET ve 2 (veya bazen 1) Düşük Yan MOSFETler içeren bir yongadır. Güç Aşamaları daha ileri bir üretim süreci kullanılarak yapılır ve bu nedenle daha verimlidir.

Geleneksel MOSFET (D-Pak MOSFET olarak bilinen ...) nedir?
Geleneksel Bir MOSFET , MOSFET sürücülerin ve Yüksek ve Düşük Yan MOSFET'lerin her birinin ayrı yonga olduğu (çoklu-yonga MOSFET tasarımı) geleneksel bir CPU/APU güç bölgesinde kullanılan daha az gelişmiş bir MOSFET tasarımıdır. Bunlar tek yongalı Güç Aşamalarından daha az pahalı ve daha az verimlidir.



Tek Ambalaj Tasarımı

IR, ısı kapasitesini ve PowIRstage düzenini iyileştirerek, DirectFET ® için geliştirilen dünya sınıfı paketleme teknolojisini diğer MCM paketlerinin önemli ölçüde üzerine çıkarmıştır.



Tek Ambalaj Tasarımı*
vs.
Çoklu-Yonga Tasarımı


Yüksek Yan MOSFET

Sürücü IC


Düşük Yan MOSFET
*Patent İşlemleri Sürüyor

Diğer MOSFET düzeni uygulamaları, önemli anakart taşınmazını ele alarak ve daha fazla elektrik kaçağı oluşturarak; yüksek- düşük yan MOSFET'lerin ve sürücü IC’nin çoklu-çip, yan-yana düzenlemesini kullanır.
Yüksek Yan MOSFET
(Geleneksel MOSFET)

Düşük Yan MOSFET
(Geleneksel MOSFET)

Sürücü IC
(MOSFET Sürücü)






Tam Soğutma,  Ultra Verimli,  Ultra Performans
Yüksek Verimlilik = Düşük Güç Kaybı = Daha az ısı = Daha uzun ömürlü



IR’in IR3550 PowIRstage ® modeli daha fazla güç verimlidir ve daha uzun
bileşen ömrü ve daha yüksek overclock performansı için daha fazla baş odayla
neticelenerek rakip MOSFETlerden daha serin çalışır.




Geleneksel MOSFET

Düşük RDS(on) MOSFET

Ultra Durable™ 4 Tasarımı
IR3550 PowIRstage®

Ultra Durable™ 5 Tasarımı

*Test sonucu sadece referans içindir. Sonuçlar sistem yapılandırmasına göre farklılık gösterebilir.
*
@ 100A gücünde soğutucu olmadan 10 dakikalık laboratuar testlerinde 2x Bakır PCB ile 4 faz IR3550 PowlStage, 4 faz D Pak MOSFET’e karşı kullanılarak elde edilmiştir.



IR3550 PowIRstage ® IC’ler diğer MOSFET tasarımlardan
daha serin kalarak kullanıcıların daha yüksek seviyelerde overclock performansı
yapabilmelerini sağlar. Her güç bileşeni bir maksimum termal çalışma
sıcaklığına sahiptir, ve bir kere ulaştı mı daha fazla voltaj eklemek sadece
başarısız bir overclock ile sonuçlanacaktır. IR3550 PowIRstages ® geleneksel
tasarımlardan daha yüksek voltajlarda ve daha soğuk ısılarda çalışabildiklerinden
beri, overclock yapanlar yüksek hız aşırtma potansiyeli ile sonuçlanan, gerilimi
artırmak için daha fazla boş alana sahip olabiliyorlar.
Düşük ısı = Yüksek Hız Aşırtma

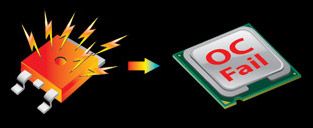

MOSFET Hız Aşırtma İstikrarı
Yüksek ısı
Hız aşırtma için
yetersiz güç
IR3550
PowIRstage®
En iyi
Daha düşük RDS(açık)

MOSFET

(WPAK, PowerPAK MOSFET olarak da bilinir...)
İyi
Geleneksel MOSFET
(D-Pak MOSFET olarak da bilinir... )
OK


Yüksek Akım Kapasitesine Sahip Bileşenler

GIGABYTE Ultra Durable ™ 5 anakartlar en istikrarlı güç iletimini sağlamak için GIGABYTE özel 2x Bakır PCB ile 60A güce kadar çıkmış Yüksek Kapasiteli Güç Aşamaları ve Demir Alaşımlı Boğucu bobinlere sahiptir.
60A Yüksek Kapasiteli
Demir Alaşımlı Boğucu Bobinler

Düşük Zararlar, Yüksek Verimlilik ve Mükemmel
Termal Yönetimi ile Endüstri Lideri 60A Güç Aşaması


2X Bakır PCB

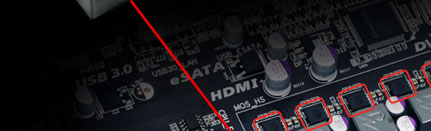

İçerde ve Dışarda Kalite

GIGABYTE Ultra Durable ™ anakartlarda kullanılan bir çok yüksek kaliteli bileşenler dışardan görünmüyor olsa da, emin olun ki daha iyi verimlilik, daha fazla güç tasarrufu, düşük sistem sıcaklıkları, daha iyi overclock performansı ve uzun uzun bir sistem ömrü sağlamak için çalışıyoruz. GIGABYTE Ultra Durable ™ garantisi budur.

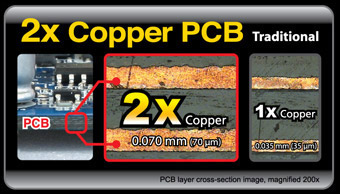

PCB (Baskı Devre Kartı)
2x bakır PCB = 2 ons bakır PCB = bakır katmanın ağırlığı
30.48 cm x 30.48 cm (1 metrekare) PCB 56.7 g'dır.

Bakır Katman
Kalınlık
2x Bakır
0.070mm (70 µm)
1x Bakır
0.035mm (35 µm)
Yüksek Kapasiteli
Demir Alaşımlı Boğucu
Bobin

Katı Kapasitör

Power Stage

2x Bakır

İç Katman
Sinyal Katmanı

Güç Katmanı


Yeni Cam Yapıda

Toprak Katmanı

Sinyal Katmanı



56,7 gr Bakır PCB Tasarımının Faydaları

Daha Düşük Sıcaklık
Daha iyi
Hız aşırtma
Daha iyi
Güç verimliliği
2x Daha Az
Özdirenç
Daha Az EMI
Paraziti
Daha İyi ESD
Koruması

GIGABYTE'ın özel 2X Bakır PCB tasarımı normal güç yüklerini daha fazla işlemek ve kritik CPU/APU güç dağıtımı alanından ısıyı uzaklaştırmak için bileşenler arasında elverişli güç izi yolları sağlar. Bu, anakartın hız aşırtma sırasında gerekli olan artan güç yüklemesinin üstesinden gelebilmesi için önemlidir.




GIGABYTE
Ultra Durable™ 4 Classic

GIGABYTE Ultra Durable ™ 4 Classic anakartlar, kullanıcıların gün bazında sık karşılaştıkları arıza tehditlerini önleyen yerleşik özellikleriyle, DIY PC üreticilerine kendi PC'leri için mutlak en iyi korumayı garanti eden bir dizi seçkin özelliklere sahiptir.



Neme Karşı Koruma
Yeni Cam Kumaş PCB
Cam Kumaş PCB teknolojisi, geleneksel anakart PCB’lerine oranla nemin nüfuz etmesini daha da zorlaştırarak, elyaf dokuması arasındaki boşluğu azaltan yeni bir PCB materyal kullanmaktadır. Bu, nemli ve ıslak koşullar nedeniyle meydana gelen kısa devre ve sistem arızası gibi durumlara karşı daha iyi bir koruma sağlamaktadır.
YENİ
Yeni Cam Kumaş PCB
Geleneksel Cam Kumaş PCB

Geleneksel



Elektrik Kesintisi Koruması

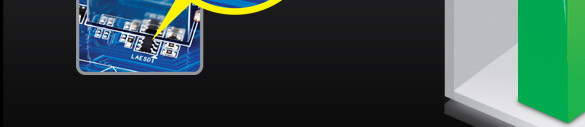

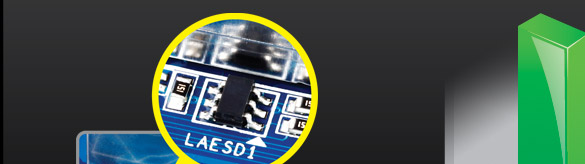

Yüksek ESD Rezistanslı IC’ler
Tüm GIGABYTE Ultra Durable™ 4 Classic anakartlar, geleneksel IC uygulamalarına oranla daha yüksek elektrostatik yük boşalması (ESD) direncine sahip yüksek kalitedeki IC yongaları kullanmaktadır. GIGABYTE Ultra Durable™ 4 Classic anakartlar, geleneksel IC’ler ile karşılaştırıldığında 3 kata kadar daha yüksek ESD direnç seviyelerine sahip IC’ler kullanmaktadır. Bu, bugünün bilgisayarları için ortak bir tehlike olan statik elektriğin neden olduğu potansiyel hasarlara karşı anakartın, bileşenlerinin ve bilgisayarın genel anlamda daha iyi korunmasına yardımcı olmaktadır.
Yüksek ESD Rezistanslı IC’ler
Geleneksel ESD Rezistanslı IC'ler




Elektrik Kesintisi Koruması

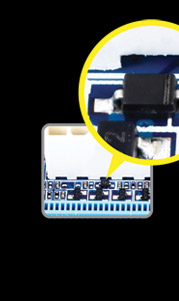

DualBIOS™ ; Dalgalanma Karşıtı Entegre Devre

Evinizde herhangi bir nedenden dolayı hiç beklemediğiniz bir anda elektrik gidiyorsa, GIGABYTE Ultra Durable™ 4 Classic anakartlar önemli arızalarla uğraşmamanızı sağlamak üzere donatılmıştır. Tüm GIGABYTE UltraDurable 4 Classic anakartlar, kritik bir elektrik kesintisi durumunda BIOS'unuzu yedeklemiş olduğu bir sürüme otomatik bir şekilde yenileyerek anakartınızdaki BIOS'u arızalara karşı korumak üzere patentli DualBIOS™ teknolojisini kullanmaktadır.

BIOS Kurtarma

GIGABYTEUltra Durable 4 Classic anakartlar aynı zamanda bilgisayarınızın her türlü düzensiz ve tutarsız güç iletimi ile başa çıkabilmesini sağlamaya yardımcı olarak, meydana gelebilecek voltaj dalgalanmalarına karşı anakartınızı ve bilgisayarınızı koruyan özel dalgalanma önleyici entegre devreler barındırmaktadır.

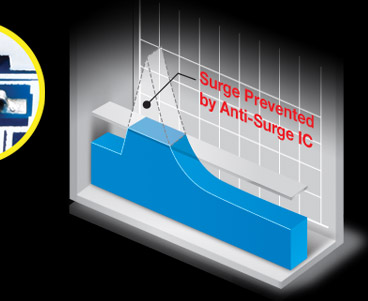

Dalgalanma Karşıtı
Entegre Devre

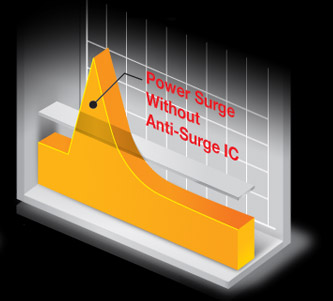

Dalagalanma Karşıtı
Entegre Devre olmadan
    * Anti-Surge ICler modele göre değişkenlik gösterebilir



Yüksek Sıcaklık Koruması
Tamamen Katı Kapasitörler; Isı Direnci Düşük Gerilim Besleyiciler
Özel olarak seçilen bileşenler bilgisayarınızı en ekstrem koşullarda daha yüksek sıcaklıklara dayanıklı hale getirirken, bilgisayarınızı da aşırı ısınmadan korur. GIGABYTE Ultra Durable 4 serisinde tamamen katı kapasitörlerin kullanılması, hem genel devre kartı sıcaklıklarını azaltmakta hem de anakartı yüksek sıcaklıklara karşı daha dayanıklı bir hale getirmektedir. Isı DirenciDüşük Gerilim Besleyicilerin seçilmesi de, geleneksel Gerilim Besleyici çözümleri ile karşılaştırıldığında işletim sıcaklıklarını önemli ölçüde azaltmaya yardımcı olmaktadır.

Kapasitör Kıyaslaması
Tamamen Katı Kapasitör Tasarımı
Geleneksel Kapasitör Tasarımı


Gerilim Besleyici Kıyaslaması

Isı Direnci Düşük Gerilim Besleyici Tasarımı

Geleneksel Gerilim Besleyici Tasarımı
    * Isı Direnci Düşük Gerilim Besleyici tasarımı modele göre değişkenlik gösterebilir
